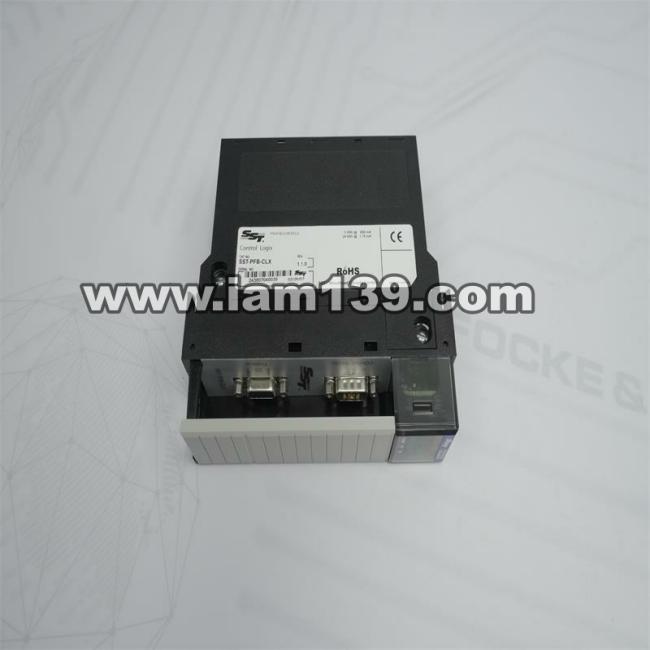

SST-PFB-CLX扫描模块

PROFIBUS扫描模块概述

SST-PFB-CLX是一款专为ControlLogix系统设计的PROFIBUS扫描模块，现已停产。该模块能够实现与PROFIBUS设备的通信，支持RS-232和RS-485接口，并兼容双电压输入，为工业自动化提供了灵活的连接方案。

技术规格参数

• 制造商：Allen-Bradley、SST
• 尺寸：1.4 x 5.8 x 5.4英寸（3.5 cm x 14.6 cm x 13.8 cm）
• 重量：8.0盎司（0.2公斤）
• 关税编码：8517620050
• 处理器：Intel i960
• 内存配置：512 KB本地i960 RAM、512 KB分区闪存
• CLX接口容量：输出数据4页（每页246字）、输入数据4页（每页248字）
• SST-PFB-CLX-RLL主站支持：最高1984字节输入、1968字节输出，分布于4个I/O页面
• 状态码支持：250字状态DPV1 Class 1/Class 2主站，通过通用CIP消息实现

功能特点与应用场景

该模块专为Allen-Bradley ControlLogix处理器设计，配备一个RS-232串行配置端口用于设置，以及一个RS-485接口用于PROFIBUS DP通信。它能够无缝连接ControlLogix处理器与PROFIBUS网络上的远程I/O设备，显著提升自动化系统的控制效率。对于PlantScape系统的用户，可通过特定步骤完成配置操作。

配置指导（PlantScape系统）

1. 打开PlantScape Control Builder软件
2. 关闭显示的项目窗口
3. 选择CPM块
4. 在工具菜单中选择“加载内容”选项
5. 点击“继续”按钮
6. 切换至项目窗口底部的“监控”标签页
7. 选择CEE
8. 通过操作菜单激活设备
9. 在子菜单中选择“此CEE及其10M和CMs”选项
10. 在状态变更对话框中确认运行模式

配套产品推荐

相关配件包括：
• Allen Bradley安全型8输入模块1734-IB8S
• 数字直流输出模块1734-OB8
• 10槽机架1746-A10
• 数字直流输入模块1746-IC16等

用户评价与注意事项

该模块曾获得用户高度评价，特别是在紧急采购场景下展现了卓越的服务响应能力。需要注意的是，作为停产产品，其供应状态可能受限。所有产品标识均属于各自权利人所有，仅作识别用途。
