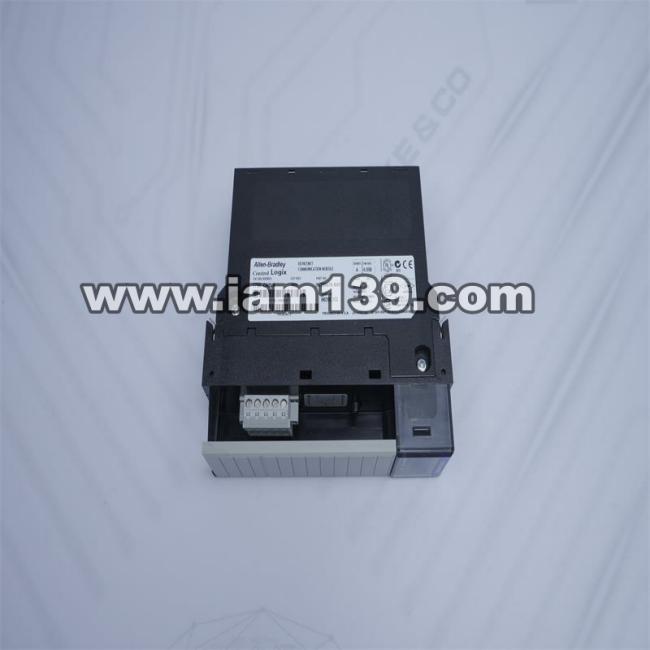

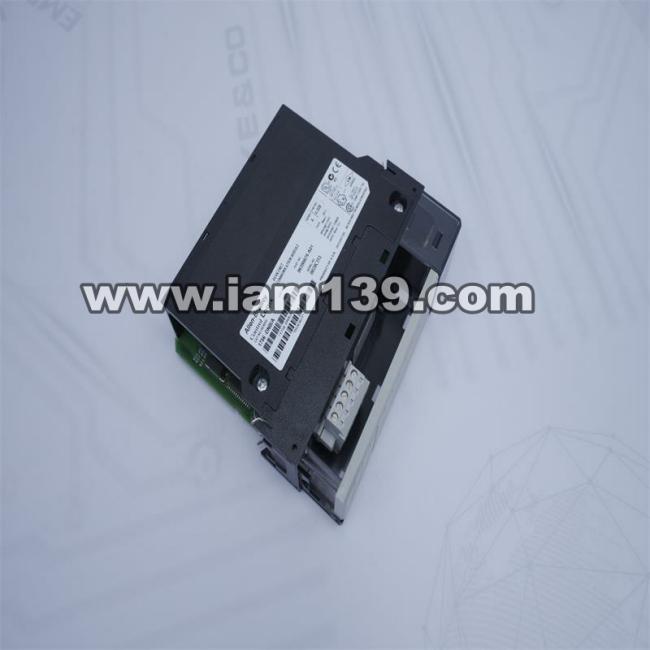

1756-CNB/A A-B ControlNet桥接模块

1756-CNB/A ControlNet网桥模块概述

这款1756-CNB/A Allen-Bradley ControlNet网桥模块专为ControlLogix系统设计，能够高效实现工业环境中的通信需求。它采用单端口设计，支持标准同轴电缆介质连接，最多可支持64个设备接入，工作电压为24 VDC，确保在严苛工业场景下的数据传输稳定性。

技术规格参数详解

该模块尺寸为2.0 x 6.0 x 6.0英寸（5.1 x 15.2 x 15.2厘米），重量仅9盎司（约0.3公斤），便于灵活安装。其ControlNet接口配备1个BNC连接器，适用于非冗余介质操作。产品编号为1756-CNB/A，推荐使用四屏蔽RG-6同轴电缆作为传输线缆。功耗控制在5.14瓦，热耗散值为17.5 BTU/小时。

环境适应性与安装要求

模块运行温度范围宽广，可在0至60°C（32至140°F）环境下稳定工作。物理安装方面，它兼容任何1756机架插槽位置，为系统集成提供了极大便利。值得一提的是，该模块支持通过NAP功能实现本地网络访问，进一步增强了其应用灵活性。

核心功能与应用优势

作为ControlLogix系统的关键组件，1756-CNB/A能够将消息路由至其他网络设备，并实时监控远程I/O模块状态。它提供适配器功能支持远程I/O扩展，同时处理配置编程信息、操作员界面数据以及上传下载任务。特别适合需要40至80个逻辑连接点的应用场景。

通信性能与数据处理能力

该模块支持I/O桥接功能，可通过生产/消费标签传输计划数据，并使用MSG指令与非计划性ControlNet节点通信。当与Logix5550控制器配合时，可同时处理计划内外的I/O数据流。在ControlLogix背板与ControlNet网络间实现高效数据桥接时，务必确保路径信息准确无误。

产品亮点与创新特性

不同于其他1756系列通信模块的是，1756-CNB/A采用标准或非冗余配置方案。其5MB/s的通信速率和99节点的容量设计，为工业项目提供了卓越的传输速度。无论是控制I/O数据流还是实现网络间数据交换，这款模块都能以高可靠性满足严苛工业需求。

兼容产品参考列表

相关配套产品包括：GuardLogix安全合作伙伴1756-LSP、模拟编码器伺服模块1756-M02EA、Sercos接口模块1756-M03SE、输出模块1756-OA8D/1756-OB16E/1756-OB16IS等系列组件。
