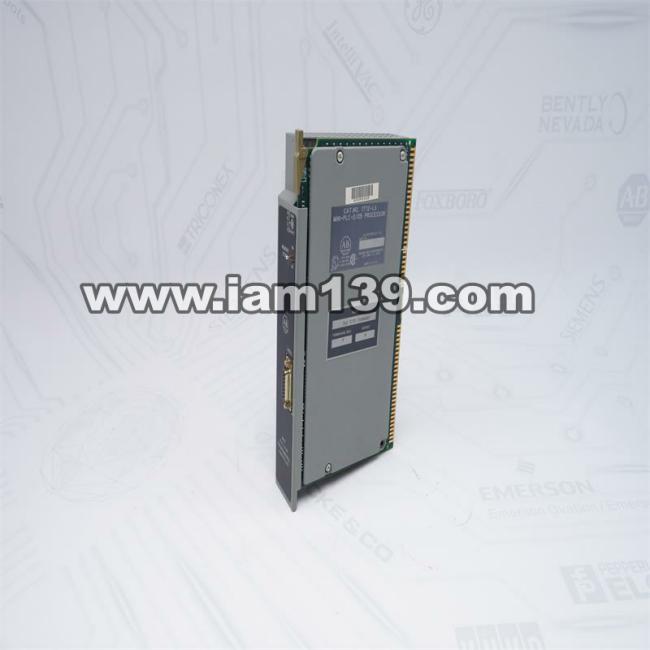

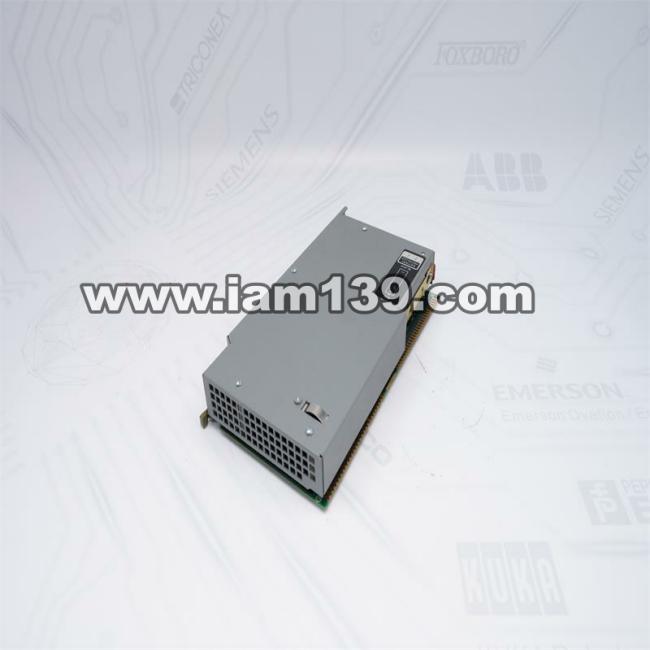

AB 1772-LS电源模块

AB 1772-LS工业自动化设备概述

AB 1772-LS是一款专为工业自动化控制与监测设计的设备，它具备卓越的连接性和通信功能，能够与各类自动化设备无缝对接，为工业生产提供高效稳定的控制方案。

状态指示灯详解

状态指示灯的颜色变化直接反映了设备的运行状态。当指示灯显示绿色且处于常亮状态时，表明处理器模块正常运行并已启动；若指示灯为绿色闪烁，则表示EEPROM内存模块（如存在）正在进行编程操作；红色指示灯意味着设备出现故障，需重新供电以重置处理器模块；当指示灯熄灭时，可能处于编程模式、运行时错误、内存错误或程序错误等状态。

电源状态监测

电源状态指示灯同样以绿色常亮表示交流电和直流电均正常工作；若指示灯熄灭，则可能存在电源故障、过流条件、输入电压不正确或模块已关闭等问题。

I/O地址与内存位计算

在计算输入和输出映像表区域时，需注意1个机架等于8个字，而每个字包含16位。由于系统仅支持一个机架，因此I/O总量为128位。这意味着输入映像表和/或输出映像表可用的总位数合计为128 I/O。

内存组织结构

数据表区域是内存的重要组成部分，分为六个部分，其中包括输入和输出映像表。处理器通过控制数据表中的存储字来运作。输入设备（如限位开关、按钮开关、压力开关等）与程序中的控制逻辑共同决定输出设备（如电磁阀、电机启动器、报警器等）的状态。I/O扫描期间完成输入数据的读取和输出数据的传输。若程序中输出指令的状态发生变化，输出设备的状态将在I/O扫描期间更新以反映这一变化。

数据表使用要点

使用数据表前需了解以下内容：处理器在内存中首先预留128个字用于数据表；数据表大小可从48个字逐步减少或增加到256个字；当数据表设置为256个字时，可编程最多104个定时器/计数器指令；通过1770-T3终端可将数据表大小从48个字扩展至2,944个字。

AB 1772-LS的主要功能

该设备提供实时系统性能和状态反馈功能，便于及时调整；支持不同自动化组件间的数据交换，实现复杂系统的集成；通过提供运营洞察力来优化整体效率及自动化系统的性能表现。
