AB 1756-IF16H 模拟量输入模块

1756-IF16H模拟量输入/输出模块概述

1756-IF16H是一款由Allen-Bradley公司精心打造的HART模拟量输入模块，其独特的设计支持三种数据格式：纯模拟量、模拟量与HART过程变量（PV）结合，以及按通道划分的模拟量与HART集成。这款模块专为工业自动化场景打造，能够高效处理16路差分电流输入信号，并支持HART通信协议，是现代控制系统中不可或缺的关键组件。

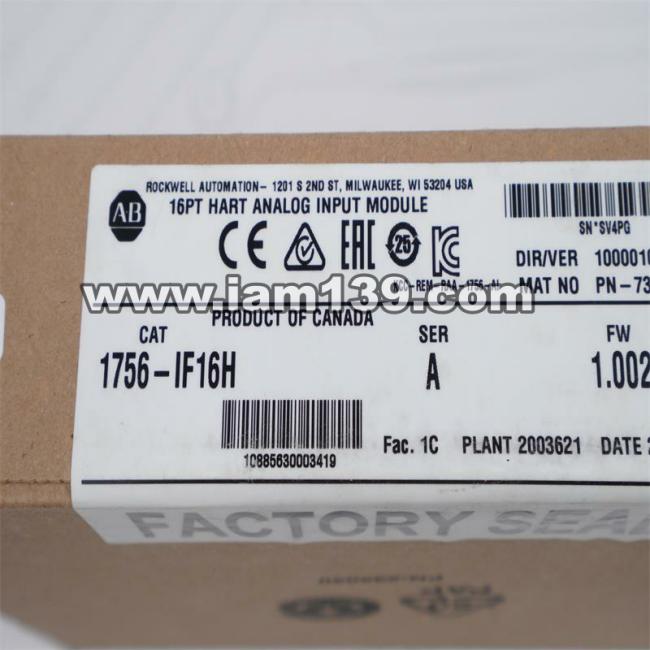

核心参数与技术规格

基础参数：

- 型号编号：1756-IF16H

- 产品类型：HART模拟量输入模块

- 输入/输出配置：16路差分电流输入，集成HART接口

- 信号范围：支持0…20 mA和4…20 mA两种标准范围

- 分辨率：16至21位高精度采样

- 物理尺寸：6.0 x 6.0 x 1.5英寸（15.2 cm x 15.2 cm x 3.8 cm）

功能特性：

- 多样化数据格式选择，满足不同系统需求

- 模块级滤波功能，有效抑制高频干扰信号

- 实时采样技术（RTS），确保数据采集的时效性

- 超限检测机制，实时监控输入信号是否超出范围

- 线路断开检测功能，自动标记故障通道并输出对应数值

物理结构与安装特点

该模块采用精密机械设计，背板连接器可直接接入ControlBus™总线系统。可拆卸端子块（RTB）或接口模块（IFM）通过专用针脚完成电源、地线及信号连接。锁定卡扣设计确保连接稳固性，防误插槽位进一步保障接线准确性。状态指示灯阵列清晰展示通信状态、模块健康度及各通道工作情况，极大简化故障排查流程。

智能诊断与数据处理优势

1756-IF16H的数字滤波器能逐通道平滑处理噪声干扰，显著提升信号质量。当发生线路断开等异常时，系统会自动将对应通道数据置为欠限值并触发故障标志位。其三级标签体系将故障信息结构化呈现，便于工程师快速定位问题点。所有诊断数据均通过通道数据同步发送至控制器端，实现全系统级的透明化管理。

应用场景与价值体现

作为Allen Bradley ControlLogix平台的重要组成部件，该模块特别适合需要高精度过程变量采集与HART协议集成的复杂控制系统。无论是传统PLC应用还是现代智能工厂部署，它都能提供稳定可靠的模拟量处理能力。其三重数据格式支持特性，为不同层级控制系统间的无缝对接提供了灵活解决方案。
