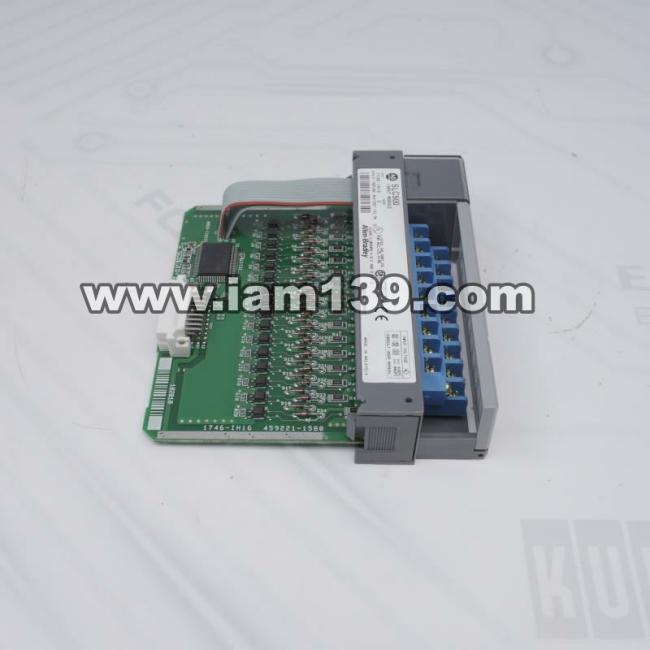

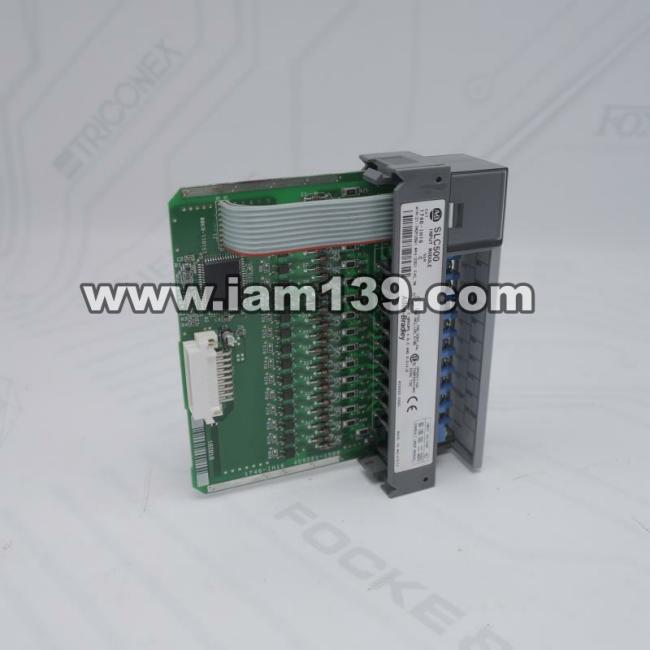

1746-IH16 AB 电流吸入型DC输入模块

艾伦-布拉德利1746-IH16直流输入模块概述

这款16点电流吸收型直流输入模块专为SLC 500系列设计，能够在90至146伏特直流电压下稳定运行。其最大信号延迟仅为9毫秒，为工业环境中的数字输入监控提供了可靠保障。

技术参数详解

产品型号：1746-IH16
产品类型：电流吸收型直流输入模块
制造商：艾伦-布拉德利
尺寸规格：12.7厘米×5.1厘米×15.2厘米
重量：0.3公斤
关税编码：8538907080
适用系列：SLC 500
电压范围：90-146伏特直流
输入点数：16点
总线电流（5伏特直流）：85毫安
信号延迟：9毫秒

核心功能特点

16路输入监测能力：可同时监控多达16个离散数字信号，适用于各类工业场景。
宽电压适应性：支持90-146V DC工作范围，兼容性强。
电流吸收设计：采用先进的电流吸收技术，确保信号检测的准确性。
低延迟响应：最大开关信号延迟控制在9毫秒以内，实现快速响应。

典型应用场景

工业自动化领域：完美融入自动化系统，实时监测传感器、开关等设备的数字信号。
安全控制系统：在急停按钮、安全互锁等关键安全设备中发挥重要作用。
楼宇管理系统：适用于监测 occupancy传感器、照明控制及暖通空调系统。

系统兼容性说明

专为艾伦-布拉德利SLC 500可编程逻辑控制器设计，确保无缝集成。
可与SLC 500系列其他模块灵活搭配，支持系统扩展配置。
支持标准通信协议，便于与其他控制设备进行数据交换。

电气性能指标

断态最大电流：0.8毫安
5伏特总线电流消耗：85毫安（24伏特时为0）
最大断态电压：20伏特直流
额定输入电流（125V DC）：2.01毫安；132V DC时为2.25毫安

使用注意事项

当模块与感性负载并联时，建议在负载两端添加浪涌抑制装置，防止反向电压对模块造成损害。这款通用型输入模块特别适合125V DC输入应用场景。

配套产品推荐

Digital I/O模块（1746-OA16）、电源模块（1746-P4）、模拟输出模块等同类产品可供选择。
