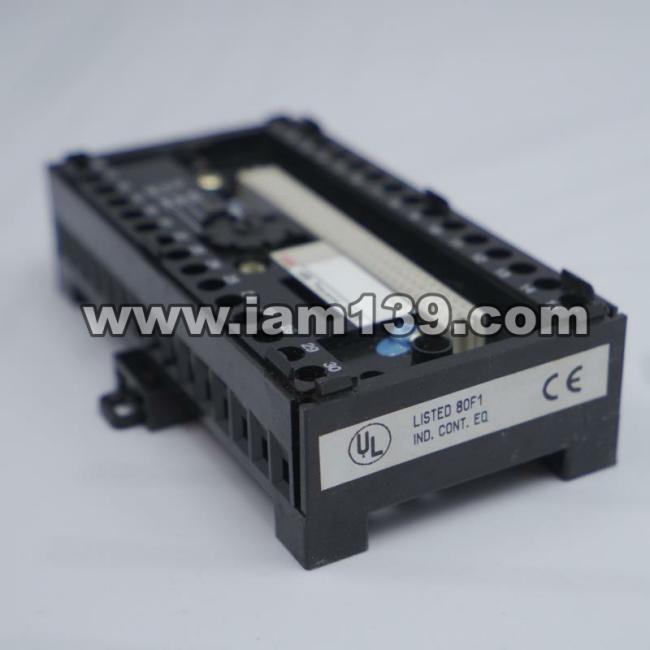

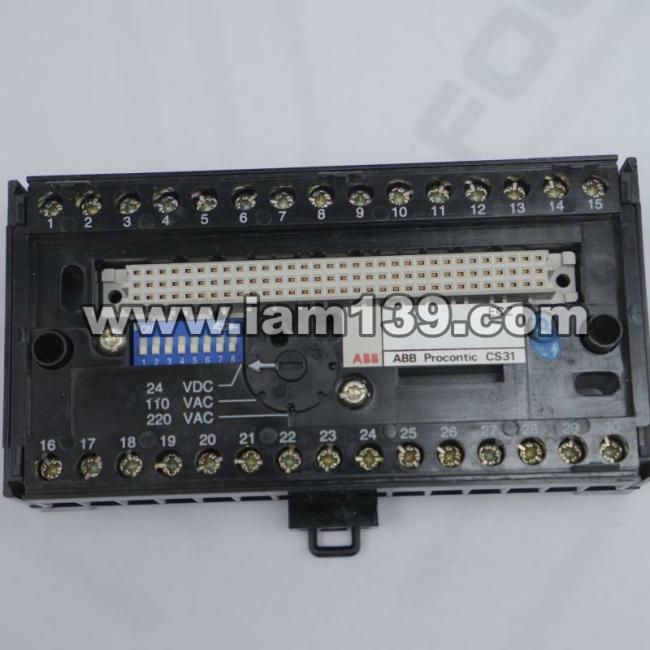

ABB CS31 ECZ安装底座

ABB CS31 ECZ 安装底座概述

ABB CS31 ECZ 安装底座为CS31系统组件提供了稳固的基础支持，其设计旨在简化安装流程，确保在工业环境中实现可靠连接与高效运行。这款产品凭借其坚固的结构和用户友好的特点，成为工业自动化领域的理想选择。

技术参数详解

工作环境参数：
- 重量：1.6公斤（约3磅8盎司）
- 工作温度范围：0°C至+55°C（32°F至131°F）
- 存储温度范围：-40°C至+75°C（-40°F至167°F）
- 运输温度范围：-25°C至+75°C（-13°F至167°F）
- 凝露条件：年平均75%，单日最高95%，其余时间偶尔85%
- 工作气压：800 hPA（海拔2000米）
- 存储气压：660 hPA（海拔3500米）

机械性能参数：
- 防护等级：IP20
- 材质防火等级：UL94 V0/V1（适用于中央单元系列90、耦合器07KPxx及ICDxx单元）
- 振动测试标准：
- 10Hz至57Hz连续振动，振幅0.0375mm；偶发振幅0.075mm
- 57Hz至150Hz连续振动，加速度0.5g；偶发加速度1.0g
- 冲击测试标准：三轴方向偶发冲击15g，持续11ms半正弦波

产品功能特点

核心功能配置：
1. 电源支持三种版本：24VDC或120VAC/230VAC
2. 输入输出能力：
- 12路二进制输入（含1路高速输入）
- 8路继电器输出
- 内置高速计数器
- CS31系统总线接口，支持PCZB扩展
3. 接口与显示：
- COM1串行接口（EIA-232标准），用于编程操作
- 实时时钟C149D
- LED指示灯，实时显示输入输出信号、错误状态及运行模式
4. 安装便捷性：
- 采用ECZ插拔底座固定方式，可快速安装
- 支持DIN导轨卡扣或螺丝固定两种方式
5. 数据保障：
- 内置锂电池备份RAM内容，使用寿命长达10年
6. 控制与诊断：
- RUN/STOP开关控制程序执行
- 支持高级诊断功能
7. 编程支持：
- 使用907 PC 29编程软件
- 用户程序最大支持2048条指令

使用场景与优势评价

这款安装底座特别适合需要高可靠性的工业自动化环境。其坚固的机械结构和宽温工作范围使其能够适应严苛的现场条件。从安装便捷性来看，采用插拔式设计显著减少了现场调试时间；而内置的诊断功能和状态指示灯则极大提升了维护效率。对于系统集成商而言，多种电源选项和丰富的I/O配置提供了灵活的定制空间。
