ABB S200-TB3 接线端子接口

ABB S200-TB3端子块接口详解

这款S200-TB3端子块接口专为S200 I/O系统设计，能够提供安全可靠的连接方案，特别适用于工业自动化场景。其结构设计精巧，不仅简化了布线过程，更能确保设备在严苛工业环境下的稳定运行。

核心参数一览

• 产品型号：S200-TB3
• 产品类型：端子块接口
• 品牌：ABB
• 端子数量：单排16个或双排18个可选
• 额定电流：最大10安培
• 额定电压：最高132伏交流（有效值）
• 绝缘电压：通道间绝缘性能由插入单元决定
• 工作温度范围：0至55摄氏度
• 储存温度范围：-40至85摄氏度
• 导线规格：实心或绞合铜线，截面积0.5-2.5平方毫米（或AWG 20-12）
• 外形尺寸：94×94×58毫米（安装I/O单元后深度为72毫米）

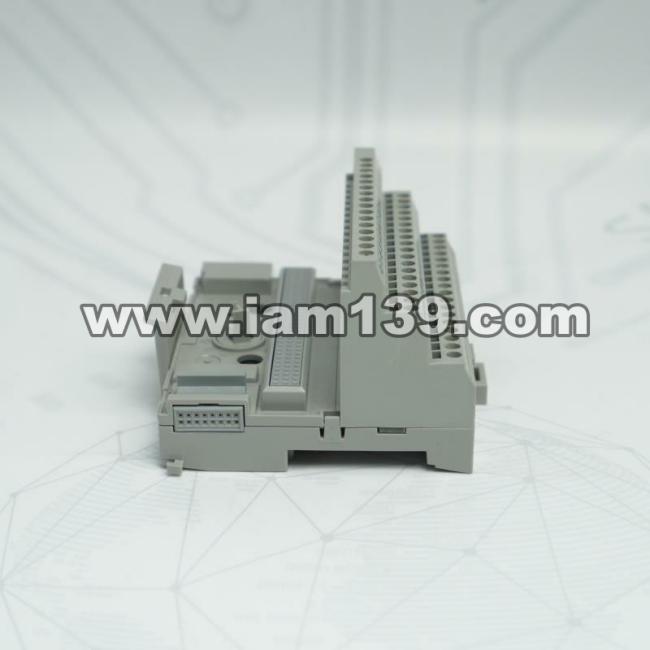

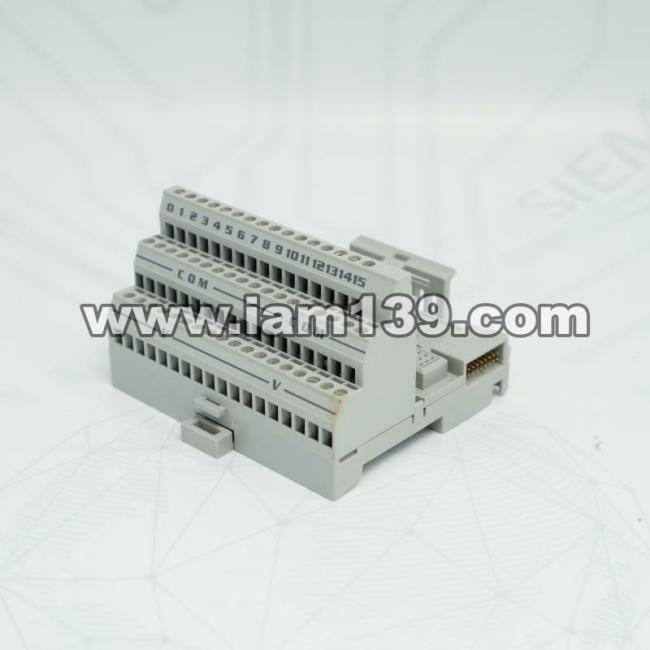

结构组成与功能特点

1. 端子基座200-TB3：

- 顶部设有16个（编号0-15）输入/输出信号端子

- 中间排包含18个0V直流公共端子（编号16-33），内部已连接

- 底部排设有18个+24V直流电源端子（编号34-51），同样内部互联

- 最外侧端子专用于电源连接

- 配备DIN导轨锁定卡扣和面板安装螺孔

- 内置I/O单元导轨槽和相邻基座连接槽位

技术优势与实际应用

S200-TB3在工业控制系统中表现出色，其三排螺丝端子设计既保证了电气性能的可靠性，又提供了灵活的接线方式。工程师们特别赞赏其宽温工作特性和兼容多种线径的能力，这使得该产品在电力监控、过程控制和机械自动化等场景中广受欢迎。

相关配套模块参考

虽然本产品为独立组件，但用户在实际项目中可能需要搭配以下ABB系列产品：

- RMU102序列测量板（型号3HAC044168-001）

- 通信I/O模块（PCD231系列）

- 驱动控制单元（NDCU-33CX系列）

- 多种PCB电路板型号（如UNS0881A-PPC、UAD215A102等）

- 模拟输入模块AI635系列

- CEX总线扩展电缆TK850V007

用户评价精选

"作为终端用户，我对从该渠道获得的Bently Nevada 3500/15电源供应器感到非常满意。当急需即时发货的新设备时，他们完美地满足了需求。能够成为我们成功历程中的宝贵合作伙伴，我们倍感荣幸。" - PLC硬件分销商客户分享

使用建议与注意事项

安装前请确认编码钥匙位置与所安装I/O单元匹配；接线时建议使用弹簧垫圈确保接触良好；定期检查端子紧固状态可延长使用寿命。该产品虽非原厂授权渠道供应，但各项性能指标均符合工业标准要求。

免责声明提示

本产品描述仅供识别用途，不构成任何品牌授权声明。所有产品名称、商标、品牌及标识归各自权利人所有。
