ABB AV43通信连接端子

ABB AV43通信连接终端概述

ABB AV43通信连接终端专为自动化系统设计，能够实现无缝集成与高效数据交换，显著提升监控与控制性能。这款终端采用先进技术，确保在复杂工业环境中稳定运行，为用户带来卓越的使用体验。

电压/电流输入参数

额定电压：3x230/400 V AC；电压范围：3x57.7-288/100-500 V AC（-20%-+15%）；电压电路功耗：1.9 VA（0.8 W），总功耗在230 V AC条件下；电流电路功耗：每相0.007 VA（0.007 W），在参考电流Iref条件下；基电流Ib：5 A；参考电流Iref：5 A；过渡电流Itr：0.5 A；最大电流Imax：80 A；最小电流Imin：0.25 A；启动电流Ist：20 mA；接线端子截面积：2.5-25 mm²；推荐紧固扭矩：4.5 Nm。

通用数据

频率范围：50或60 Hz ± 5%；精度等级：1%，2%；内部时钟精度：在参考温度25°C下为5 ppm；显示屏分辨率：96x64像素，可视区域39x26 mm。

机械规格

材质：透明前玻璃、底壳、上壳及终端盖采用聚碳酸酯，接线端子块采用玻璃增强聚碳酸酯；重量：0.48 kg。

环境参数

使用环境：仅限室内使用；工作温度范围：-40°C至+70°C；存储温度范围：-40°C至+85°C；湿度条件：年均75%，每年30天内可达95%；耐热性指标：接线端子960°C，外壳650°C（符合IEC 60695-2-1标准）；防尘防水等级：无防护罩时接线端子IP 20，带防护罩时IP 51（依据IEC 60529标准）。

机械与电磁环境要求

机械环境等级符合M2标准（依据测量仪器指令MID，2014/32/UE）；电磁环境等级符合E2标准（依据测量仪器指令MID，2014/32/UE）。

输出参数

电流输出范围：2-100 mA；电压输出范围：5-240 V AC/DC（单输出型号为5-40 V DC）；脉冲输出频率可编程设置1-9999 imp/MWh或1-9999 imp/kWh；脉冲持续时间10-990 ms；接线端子截面积0.5-1 mm²；推荐紧固扭矩0.25 Nm。

产品功能分组说明

铂金级：支持有功能量、无功能量、视在能量、能量进出口计量、可复位能量寄存器、谐波分析、可配置I/O（690V型号除外）、高级时钟功能（负载曲线）、基础时钟功能（电价控制、历史值记录、最大/最小需量、事件日志），精度等级0.5或1级。

金级：支持有功能量、无功能量、视在能量、能量进出口计量、可复位能量寄存器、基础时钟功能（电价控制、历史值记录、最大/最小需量、事件日志），精度等级0.5或1级。

银级：支持有功能量、无功能量、视在能量、能量进出口计量、可复位能量寄存器，精度等级0.5或1级。

铜级：支持有功能量、无功能量、视在能量、能量进出口计量，精度等级1级。

钢级：仅支持有功能量计量，精度等级1级。

AUXILIARY模块说明

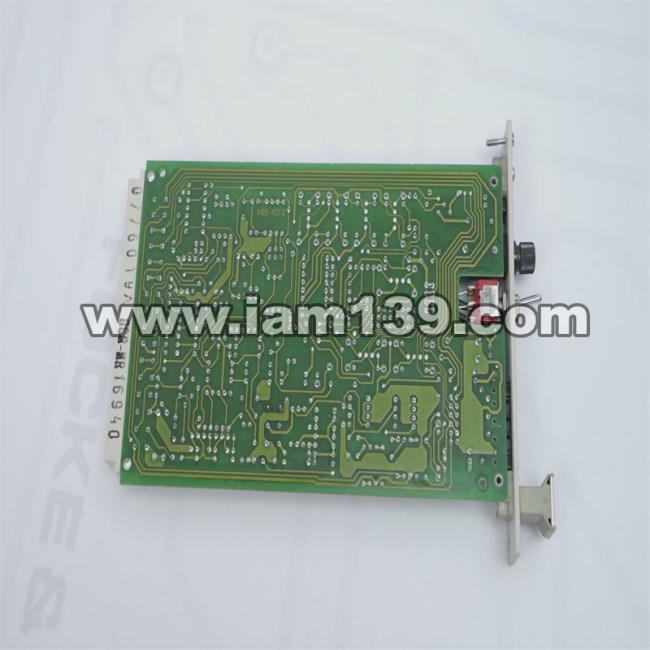

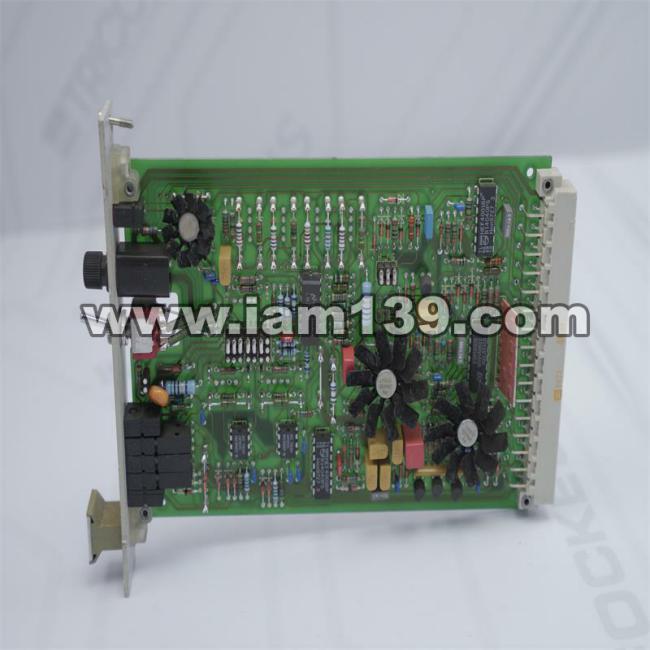

AUXILIARY模块包括ABB AV43-CN通信连接终端及其配套控制器模块ABB 83SR04E-E和驱动板SINT4420C等组件，共同构成完整的工业自动化解决方案。
