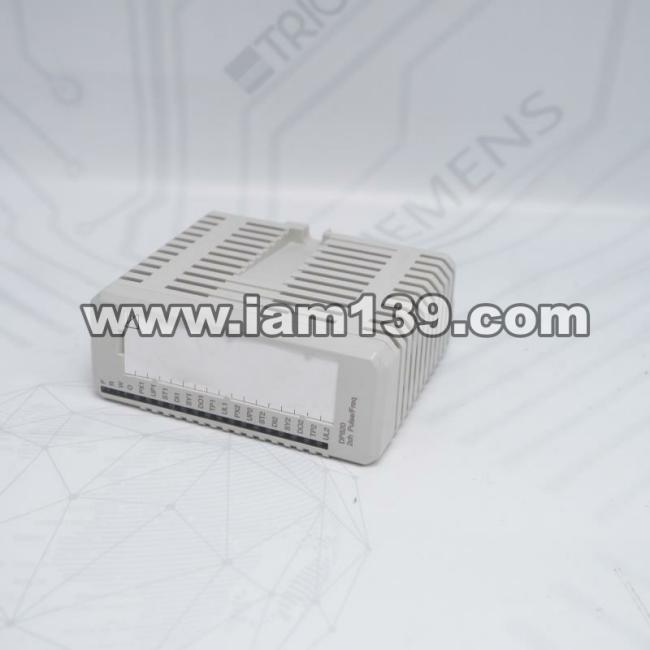

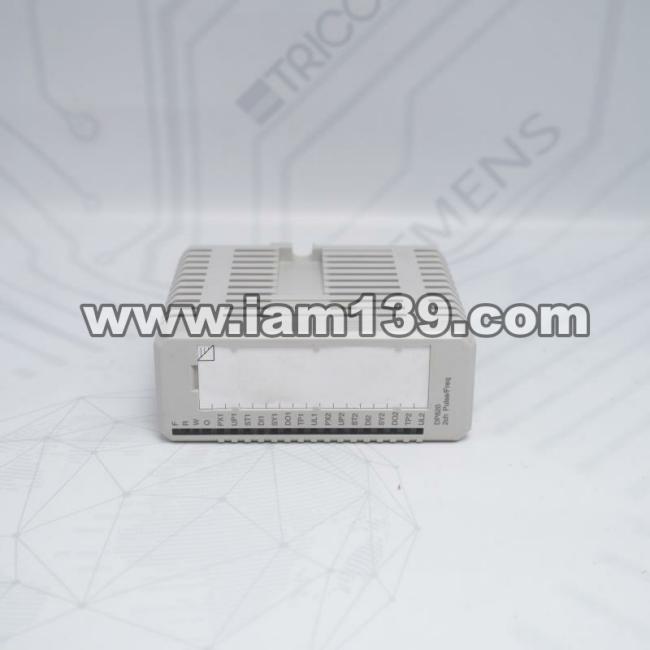

ABB DP820双通道脉冲计数模块 3BSE013228R1

ABB DP820 3BSE013228R1双通道脉冲计数模块概述

这款双通道脉冲计数模块专为工业自动化系统设计，能够精准监测和统计脉冲信号，确保数据采集的准确性并提升系统控制能力。它采用ABB先进技术，适用于对位置、长度和速度进行精确监控的工业场景。

产品参数详解

1. 产品标识：
- 产品ID：3BSE013228R1
- 型号编号：DP820
- ABB型号标识：双通道脉冲计数模块
- 品牌：ABB 2. 信号规格：
- 工作电压：24 V直流（支持12-32 V直流范围）
- 通道数量：2个独立通道
- 输入阻抗：2.5 kΩ（数字输入端）
- 隔离方式：每通道独立隔离，包括通道间及与公共电路的隔离 3. 性能指标：
- 最大频率测量误差（含温度漂移）：相对误差为[320/(测量时间×毫秒)] ppm；绝对误差为[(320/(测量时间×毫秒)+100] ppm
- 最大现场电缆长度：200米（约218码）
- 电流限制功能：传感器供电可通过MTU进行电流限制 4. 其他特性：
- 兼容性广泛，支持RS422、+5V、+12V、+24V及13 mA等多种传感器信号电平
- 每个通道配备平衡输入接口，便于连接不同类型的脉冲发射器

核心功能与优势

1. 双通道设计：
提供两个完全独立的脉冲计数和频率测量通道，极大增强测量应用的灵活性，可同时处理多个信号源。 2. 高速测量能力：
支持0.25 Hz至1.5 MHz的宽频率范围测量，特别适合高速工业应用场景，如传送带系统、电机控制和旋转设备监测。 3. 同步多功能测量：
每个通道可同时累计脉冲计数（用于位置/长度计算）并测量频率（反映速度），实现动态过程的全面监控。 4. 系统集成优势：
兼容ABB多种模块终止单元（如TU810V1系列），能无缝接入现有控制系统，适应不同配置需求。

典型应用场景

该模块特别适用于需要高精度位置反馈和速度控制的工业环境。例如在物流传送系统中，它能实时统计传输带移动的脉冲数并计算速度；在精密加工设备中，可用于监控工件移动距离和旋转速度。其宽泛的信号兼容性也使其成为连接各类传感器设备的理想选择。
