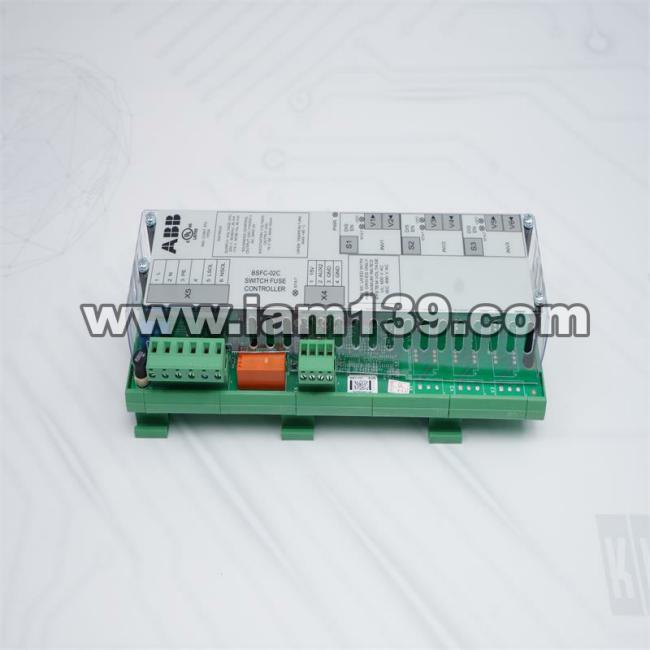

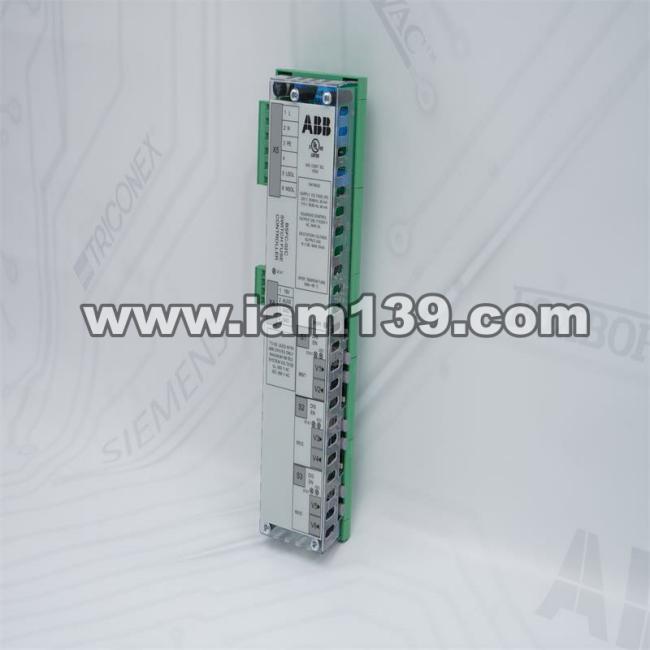

ABB BSFC-02C充电控制板 3AXD50000011461

BSFC单元功能概述

BSFC是一种专门用于监测充电过程并控制直流电压开关的智能单元。它不仅能与逆变器模块配合使用，还可广泛应用于包含R8i模块的其他系统组件中，例如制动单元或直流/直流转换器。单台BSFC单元最多可同时管理三个框架内的R8i模块，展现出卓越的多任务处理能力。该设备采用标准导轨安装方式，极大提升了现场部署的便捷性。

技术参数详解

运行电压：支持115V AC或230V AC（X5端子），允许±10%的波动范围，频率兼容50/60Hz；电流消耗：在230V AC条件下典型值为20mA，115V AC时为40mA；控制电压：同样支持115V AC或230V AC，输出特性为+10/-15%；控制电流峰值：可持续2A达3.5秒或瞬时4A达20ms；电压输出指标：最高15V DC，最大输出电流10mA。这些参数充分体现了设备的稳定性和可靠性。

硬件连接方案

ACS880系列R8i逆变器模块可通过隔离开关（或熔断器开关）接入驱动直流总线。这种拓扑结构要求配备专用充电电路，以确保模块直流电容器能够得到受控充电。值得注意的是，只有在电容器充电至足够水平后，才能直接将直流电压连接至模块。BSFC正是通过实时监测这一过程并精确控制电压通断来保障系统安全。

启动序列解析

操作人员将充电开关[Q10]拨至位置1（ON）后，逆变器电容器的充电过程便通过充电电阻[R10]启动。此时辅助触点1-2打开，BSFC会暂时阻止逆变器启动和直流开关隔离开关[Q11]的闭合。当监测到INV状态灯和电源灯点亮且DC电压达到标称值的80%以上时，BSFC会向Q11电磁铁供电使其解锁机械装置。随后INV的DC和电源指示灯全部亮起，控制柜门上的"充电完成"指示灯[P11]也会同步点亮，清晰提示操作人员可以进行后续操作。

扩展应用场景

除核心功能外，BSFC还衍生出多种型号如ABB BSFC-02C（型号代码3AXD50000011461），广泛应用于工业自动化领域。从ABB DSQC系列到ECC控制器、IRC5控制器等配套组件，形成完整的解决方案生态链。这些产品共同构成了现代工业控制系统的基础架构，在伺服驱动、机器人控制等高端应用中发挥着关键作用。
