ABB IEMMU11 模块安装单元

ABB IEMMU11模块安装单元概述

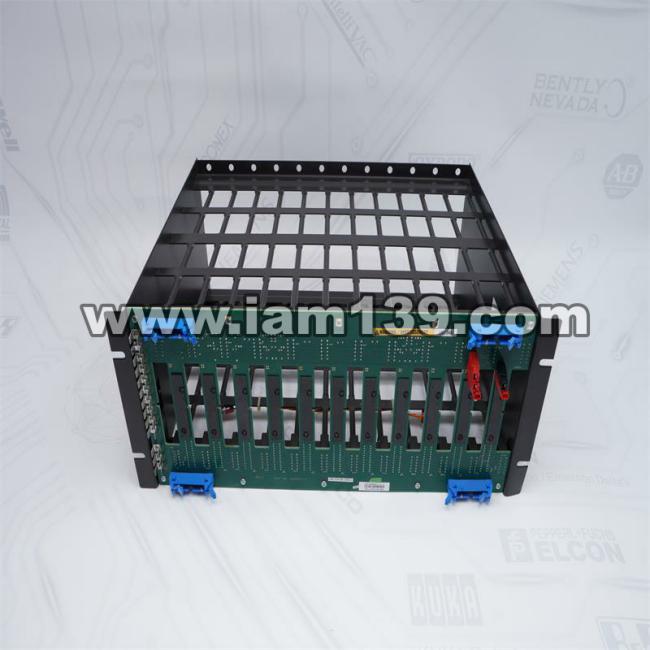

ABB IEMMU11模块安装单元为工业自动化系统提供了坚实的物理基础，可容纳多达12个系统模块或10个系统模块加上最多2个IEPAS02、IEPDS01/02、IEPAF02和IEPDF01/02电源模块。这款设计精良的安装单元不仅确保了各模块的稳固固定，还承担着电力分配与信号传输的核心任务，是构建高效可靠控制系统的关键组件。

核心功能与特点

该安装单元具备以下卓越特性：

• 物理承载能力：提供标准化的安装结构，支持灵活组合各类系统模块

• 电力分配网络：精准分配+5VDC、+15VDC、-15VDC、+24VDC等标准化电压

• 信号传输枢纽：高效处理I/O扩展总线、模块总线和Controlway信号的传输

• 电源管理功能：可整合AC或DC电源模块，通过后板连接器实现稳定供电

技术参数详解

容量规格：

• 最大模块承载量：12个标准系统模块

• 电源模块组合：最多2个指定型号电源模块

环境适应性：

• 运行湿度范围：5%至95%相对湿度（最高55°C非冷凝环境）

• 存储温度区间：-40°C至85°C宽温范围设计

电力指标：

• 标准电压输出：±5V、±15V、±24V多路稳定供电

物理特性：

• 单元重量：约3.63公斤（8.0磅），兼顾坚固与轻量化设计

应用场景与优势分析

Infi 90系列控制系统中的理想选择，特别适合以下应用环境：

• 工业控制柜内的高密度模块整合方案

• 需要严格电气隔离的复杂自动化系统

• 对电力分配精度要求极高的过程控制系统

IEMMU11的独特后置安装设计不仅优化了空间利用率，更通过精密的电气分布网络，确保了各功能模块间的协同工作。对于追求系统稳定性和维护便捷性的工程师而言，这款安装单元无疑是构建可靠工业控制架构的理想选择。

结构组成与工作原理

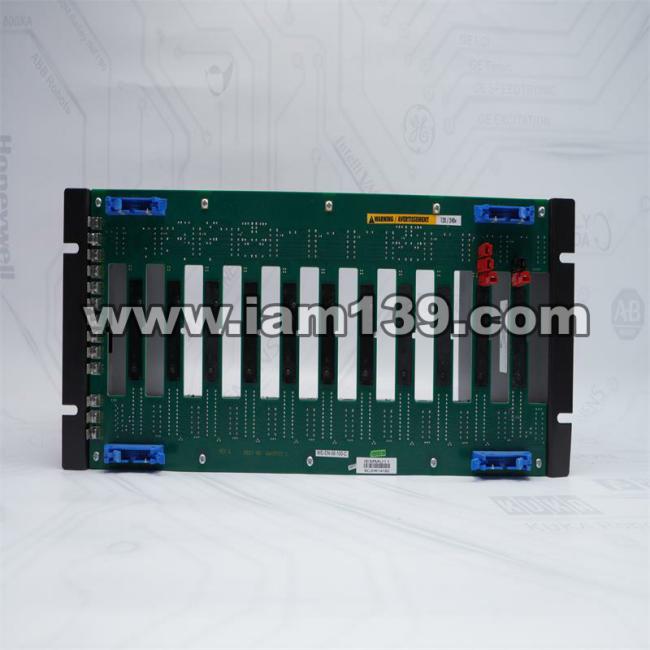

P25至P35连接器组构成了电力传输的核心通道，其中第1-3引脚专门传输交流电，第4-5引脚则负责直流电输入。这种精心设计的电气布局确保了不同类型电源的清晰分离与安全传输。通过P36至P40的输入连接器组，主电源能够高效进入整个安装单元，为后续的精确分配奠定基础。

Infi 90系统的完美搭档

IEMMU11作为ABB Infi 90控制系统的重要基础设施组件，其卓越性能体现在多个方面：

• 物理整合能力：将分散的控制元件有序集成于统一框架内

• 电气隔离保护：有效防止干扰信号对敏感电子元件的影响

• 扩展灵活性：支持未来系统升级时的平滑过渡与扩展需求
