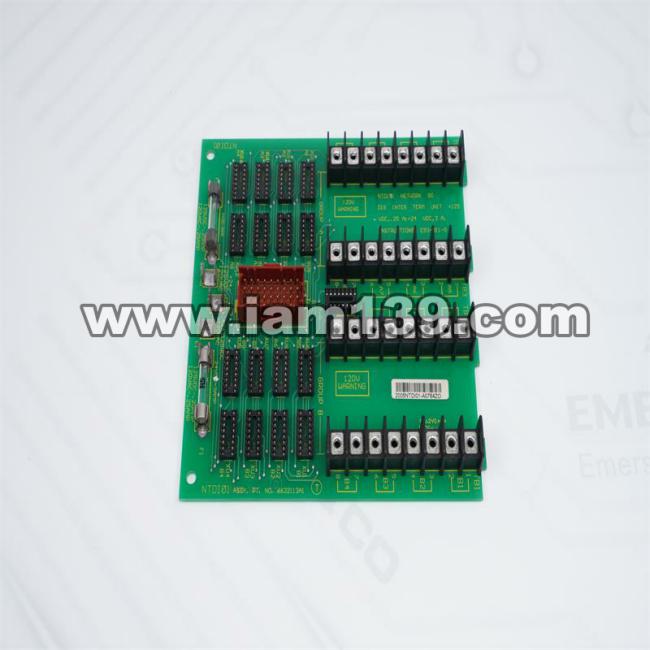

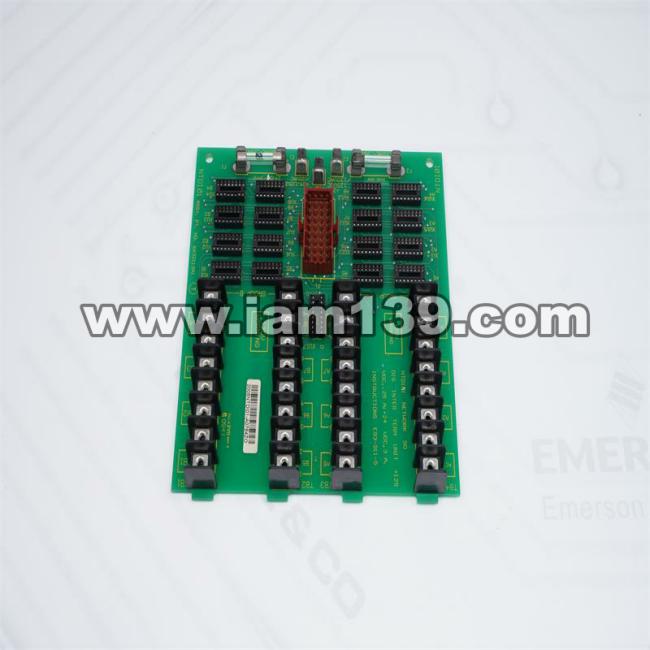

ABB NTDI01 数字 I/O 终端单元

ABB NTDI01数字输出单元配置指南

通过设置NTDI01单元上的跳线开关，可以灵活配置发送至工艺流程的数字输出信号。该模块采用先进的数字输出技术，确保信号传输的精准性和稳定性，为自动化控制系统提供可靠的执行接口。

数字输出模块技术参数

数字输出模块（DSO）支持两种电压输出规格：24 VDC时最大负载电流为250毫安，48 VDC时最大负载电流为125毫安。这种双电压设计适应不同工业场景的需求，既保证了低功耗设备的节能运行，又能满足高功率设备的驱动要求。

IMDSO14模块兼容性说明

IMDSO14数字输出模块可搭配ABB NTDI01或NTDO02终端单元使用，亦可与NIDI01终端模块协同工作。在实际应用中，建议优先选择NTDI01终端单元进行终端处理，以确保信号传输的完整性和抗干扰能力。

电气性能指标详解

• 供电电压：5 VDC（允许±5%波动范围）

• NTDI01单元典型工作电流：275毫安

• NTDI01单元最大工作电流：370毫安

• 处理器模块逻辑部分典型功耗：1.375瓦

• COAT控制单元逻辑部分最大功耗：1.850瓦

• 最大负载电流：24 VDC时250毫安，48 VDC时125毫安

• 处理器模块最高电压降：70°C（158°F）条件下不超过2伏

系统集成建议

在构建自动化控制系统时，建议将NTDI01数字输入/输出终端单元与处理器模块、COAT控制单元等核心部件协同部署。这种集成方案能够充分发挥各组件的性能优势，形成高效协同的控制网络，为复杂工艺流程提供稳定可靠的数据接口支持。

产品配套组件清单

• IMDSO14数字输出模块（需配合NTDI01或NTDO02终端单元使用）

• ABB DAI04、DAO01等系列接口模块

• DCP02、DCP10等电源管理组件

• DDO01、DLM01等信号处理单元

• DSAI110、DSAI145等模拟量接口模块

A级品质保障说明

所有列出的产品均经过严格的质量检测，确保符合工业自动化领域的严苛标准。虽然部分产品属于停产型号或稀缺部件，但通过专业的供应链渠道仍能获得可靠的供应保障。这种持续的技术支持能力充分体现了对客户需求的深刻理解和快速响应能力。
