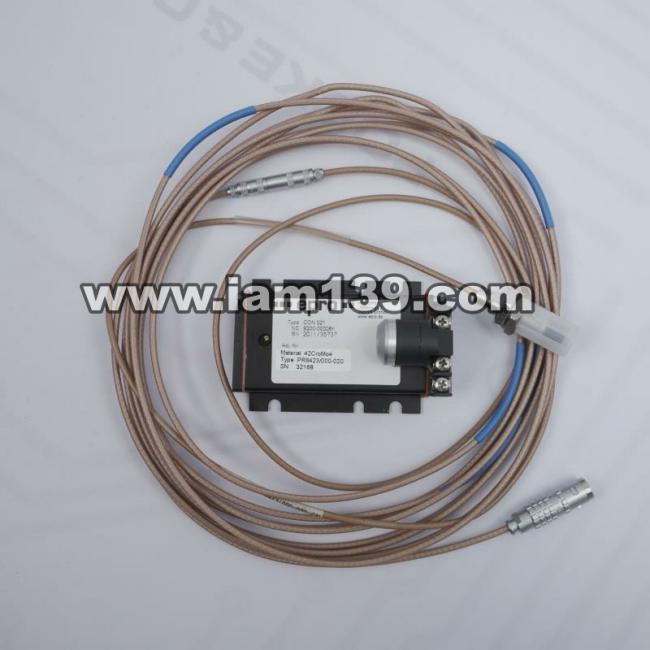

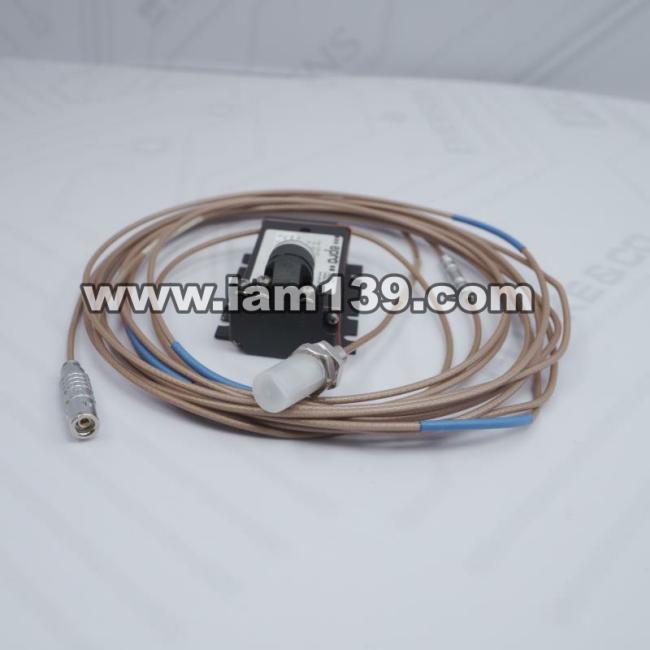

PR6423/000-020 CON021 EPRO涡流传感器

PR6423/000-020 EPRO涡流传感器的精密测量性能

这款EPRO涡流传感器能够实现非接触式的位移与位置精确测量，专为工业环境中的高灵敏度与可靠性设计。其出色的工程性能使其在严苛条件下依然能保持稳定的输出，成为工业自动化领域的理想选择。

动态性能参数详解

传感器的频率范围宽达0至20,000 Hz（-3 dB），响应时间仅为15微秒。特别适合搭配PR6422、PR6423、PR6424、PR6425、PR6426等系列使用，如需扩展量程可选用CON041/91x-xxx型号或为PR6425配备专用扩展量程转换器。

卓越的环境适应性

工作温度区间为-30至100°C（-22至212°F），可承受5g@60Hz@25°C的冲击与振动测试。防护等级达到IP20标准，确保在多尘或潮湿环境下的稳定运行。

电源与物理规格

供电电压范围为-23V至-32V（输出范围-4V至-20V）或-21V至-32V（输出范围-2V至-18V）。传感器外壳采用LMgSi 0.5 F22材质，重量约120克，通过4颗M5x20螺丝固定安装，连接端口为自锁式Lemo插座。

核心测量指标

线性测量范围2毫米（80密耳），初始空气间隙0.5毫米（20密耳）。增量标度因子ISO标准值为8 V/mm（203.2 mV/mil），误差±5%（0~45°C）。最佳拟合直线偏差±0.025毫米（±1密耳），适用于最小直径25毫米的42CrMo4（AISI/SAE 4140）磁性钢靶材。

增强型传感器规格

防护等级提升至IP66（IEC 60529），工作温度传感器带1米电缆可达-35至+200°C，连接器部分为-35至+150°C。探头采用PEEK聚醚醚酮材质，外壳为不锈钢，电缆使用PTFE聚四氟乙烯材料，连接器为镀镍黄铜。含1米电缆的总重约100克。

涡流技术原理解析

该传感器通过电磁感应原理实现无接触测量，避免了机械磨损问题。其模拟量输出信号便于与控制系统实时集成，广泛应用于旋转机械的状态监测等领域。

常见问题解答

PR6423/000-020传感器的测量范围较宽，可满足各类精密位移监测需求；输出信号为模拟量类型；涡流技术通过电磁场变化直接检测目标物距离，无需物理接触即可完成测量。

配套模块参考

该传感器可与EMERSON系列电源模块如KJ1501X1-BC1、KJ3002X1-BA1等配合使用，以及KJ4001X1-BE1输入/输出卡和KJ2201X1-JA1隔离卡等组成完整监测系统。
