PR6423/00R-131 CON041 EPRO涡流信号转换器

涡流信号转换器PR6423/00R-131 CON041的技术特性

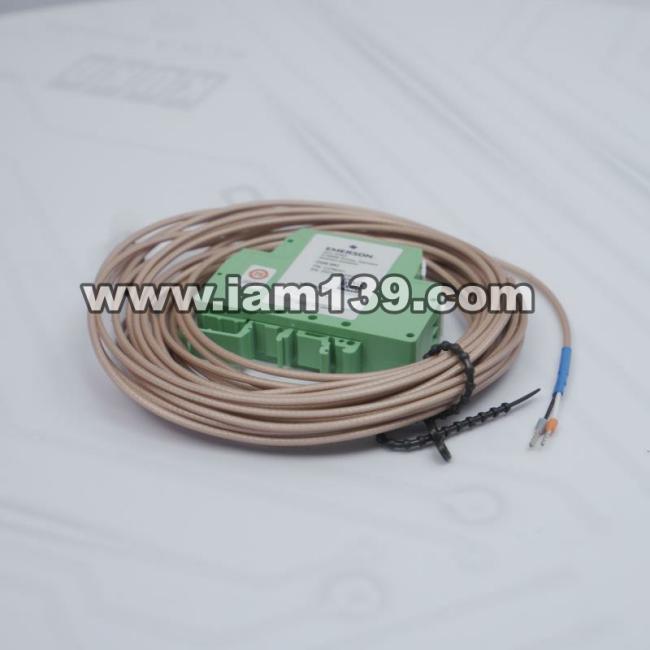

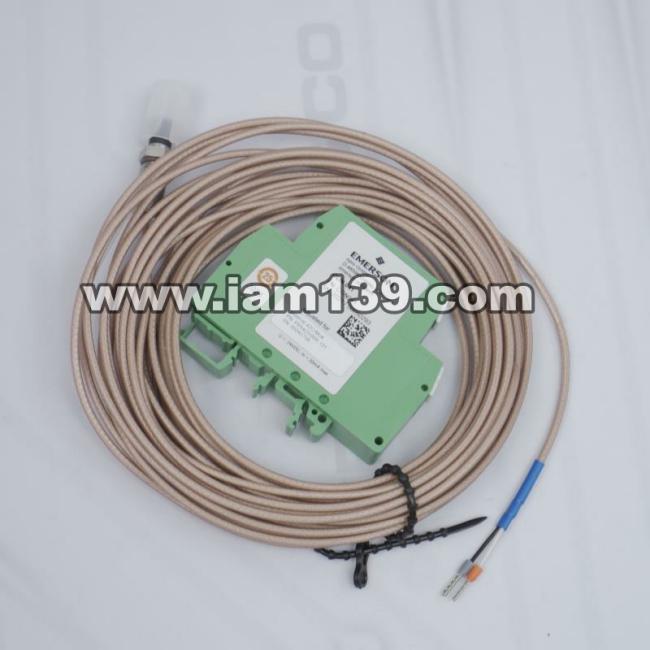

这款EPRO品牌的涡流信号转换器PR6423/00R-131 CON041，能够将涡流传感器的信号高效转换为可用的模拟输出。它在工业应用中提供了稳定可靠的测量功能，确保机械设备的精确监控与控制。该设备专为PR6422、PR6423、PR6424、PR6425和PR6426系列传感器设计，如需扩展量程，可选用CON041/91x-xxx型号。

动态性能参数

频率范围（-3 dB）为0至20,000 Hz，上升时间仅需15µs，展现出卓越的响应速度。在动态性能上，这款转换器能够满足严苛的工业环境要求。

环境适应性

工作温度范围宽广，可达-30至100°C（-22至212°F），同时具备5g @ 60Hz @ 25°C（77°F）的抗冲击与振动能力。防护等级为IP20，适合多种工业场景使用。

电源与物理规格

供电电压范围为-23V至-32V（输出范围-4V至-20V）或-21V至-32V（输出范围-2V至-18V）。外壳采用PA 6.6材质，重量约60克（2.12盎司），便于安装于DIN导轨上。连接方式为螺钉端子（最大截面积1.5mm²），并支持线端套管。

测量性能参数

线性测量范围为2毫米（80密耳），初始空气间隙为0.5毫米（20密耳）。增量标度因子（ISF）ISO标准为8 V/mm（203.2 mV/mil），温度范围0至45°C（+32至+113°F）内误差±5%。最佳拟合直线偏差仅为±0.025毫米（±1密耳），确保高精度测量。

传感器目标与环境要求

目标轴最小直径需25毫米（0.79英寸），标准材料为42CrMo4（AISI/SAE 4140）磁性钢，其他材料可按需定制。传感器部分防护等级高达IP66（IEC 60529），工作温度范围为-35至+200°C（-31至392°F）。传感器探头采用PEEK聚醚醚酮材质，外壳为不锈钢，电缆为PTFE聚四氟乙烯材质，连接器为镀镍黄铜。

物理结构与安装

传感器重量约100克（含1米电缆），外壳螺纹可选M10x1或3/8-24UNF规格。安装时提供扳手平面SW 8毫米或5/16英寸工具槽位，适配不同安装需求。标准电缆直径2.8毫米（弯曲半径25毫米），可选铠装电缆直径6毫米（弯曲半径35毫米）。Lemo连接器直径11.0毫米或开线末端设计灵活多样。

扩展模块与兼容性

该转换器可配合多种扩展模块使用，如EMERSON品牌的无线适配器775XD11NAWA3WK9、信号传输板W74C5X1等。同时支持相对转子振动监测模块MMS6110及各类模拟输入、传统I/O和隔离卡模块，满足复杂系统的集成需求。
