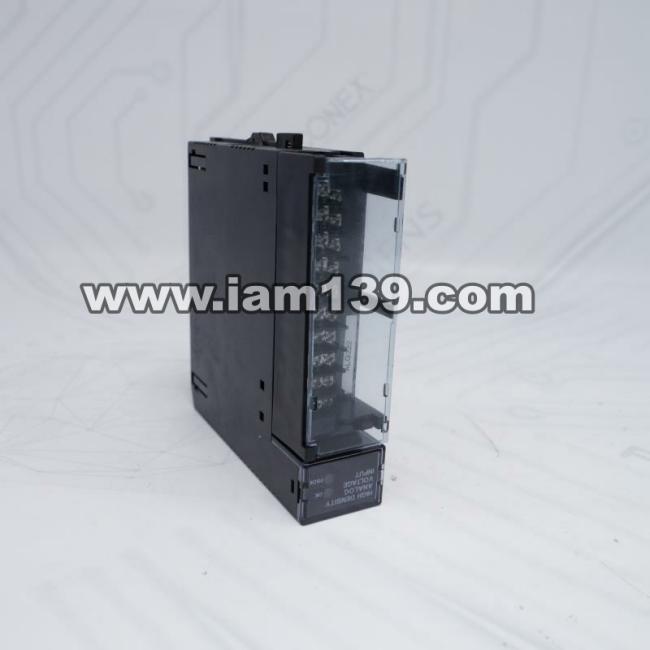

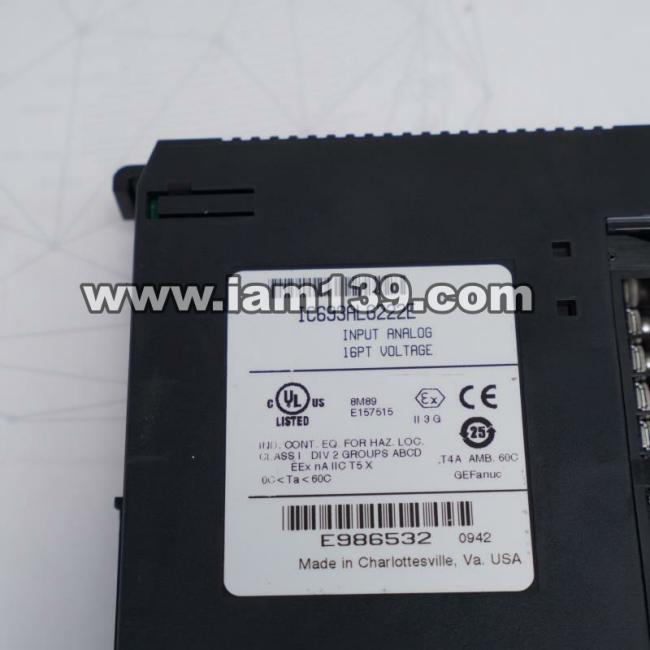

GE 16通道模拟电压模块 IC693ALG222E

GE IC693ALG222E模拟电压模块参数详解

这款16通道模拟电压模块专为GE Series 90-30 PLC系统设计，凭借其卓越的精度与可靠性，成为工业自动化领域的理想选择。模块支持多种工业应用场景，无论是单一端配置还是差分模式，都能提供稳定的数据采集性能。

核心规格参数

隔离性能：1500伏特RMS隔离，确保现场与逻辑侧安全分离；指示灯：2个绿色LED（模块正常与电源正常）；生命周期状态：已停产/淘汰；0V至+10V分辨率：2.5 mV（1 LSB = 2.5 mV）；-10V至+10V分辨率：5 mV（1 LSB = 5 mV）；输入滤波响应：单端模式41 Hz，差分模式82 Hz；产地：美国。

通道配置与性能特点

IC693ALG222E的每个通道均可独立配置，单端模式下更新速率达6毫秒，差分模式下提升至3毫秒。在0-10VDC范围内，分辨率精确到2.5 mV；而在-10VDC至+10VDC范围内，分辨率则为5 mV。无论采用何种输入类型或接线方式，模块在25摄氏度（77华氏度）下绝对精度可达满量程的±0.25%，在指定工作温度范围内为±0.5%，线性度误差控制在±LSB以内。单端模式下输入滤波响应为41 Hz，差分模式下提升至82 Hz。

功耗与兼容性

内部最大功率消耗从背板+5 VDC总线获取112 mA电流，从背板隔离+24 VDC电源获取41 mA电流。这种设计确保了模块在各类工业环境中的稳定运行，同时兼顾能效表现。

用户评价与市场反馈

作为一款备受推崇的PLC模块组件，许多用户对其性能赞誉有加。特别是在处理停产或稀缺型号时，供应商提供的专业支持与服务质量赢得了广泛认可。尽管产品已进入淘汰阶段，但其在现有系统中的兼容性与稳定性依然表现出色。
