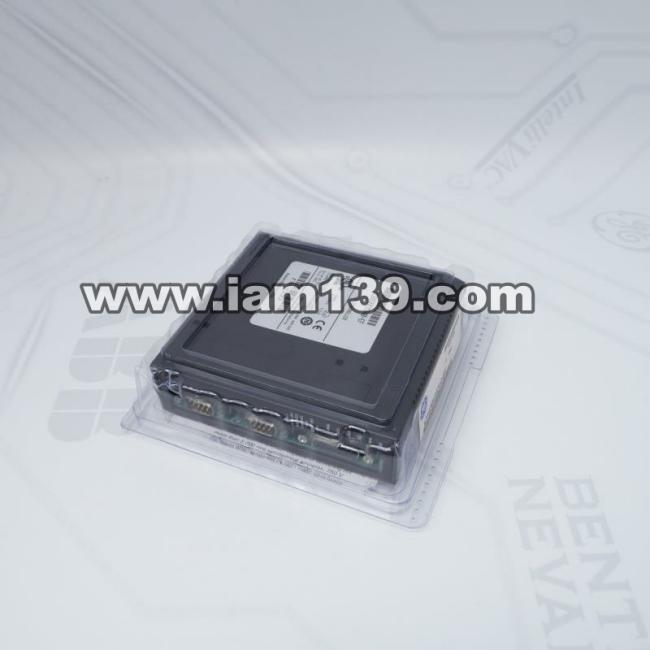

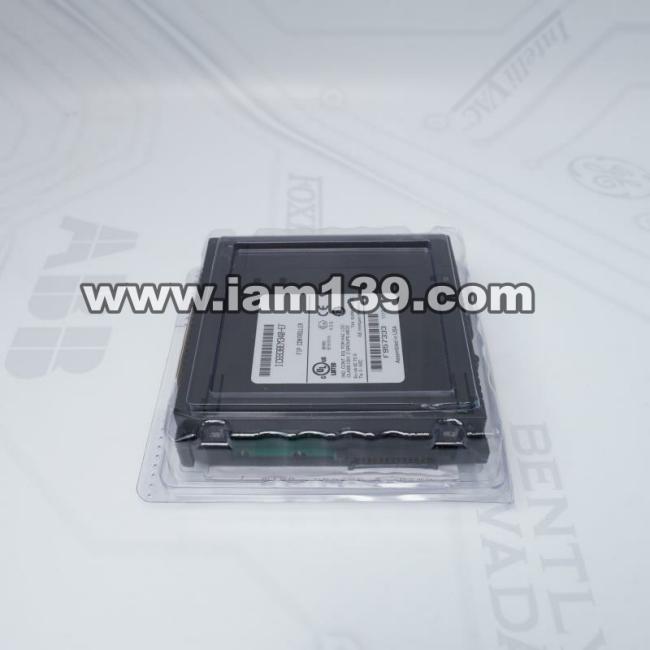

通用电气总线控制器模块IC693BEM340-EF

IC693BEM340-EF总线控制器模块概述

IC693BEM340-EF是通用电气公司为90-30系列PLC系统设计的一款总线控制器模块，专用于实现PLC与远程I/O设备之间的通信，支持连接多达31台设备。该模块采用先进技术，确保工业自动化环境中数据传输的稳定性和可靠性。

技术参数详解

• 制造商：通用电气
• 产品型号：IC693BEM340-EF
• 产品类型：总线控制器模块
• 每PLC支持数量：取决于电源容量
• 原产国：美国
• 最大电流消耗：1.2安培
• 典型电流消耗：800毫安
• 工作温度范围：0至55摄氏度（32至131华氏度）
• 湿度范围：5%至95%（无冷凝）
• 振动与冲击标准：0.2英寸位移（5Hz至10Hz）

产品功能与特点

该模块采用工厂仪表协议（FIP）总线接口，简化了PLC与远程设备的连接。其冗余设计包含两个9针FIP总线连接器，确保系统持续运行。无DIP开关或跳线的设计使配置更加简便，六颗状态LED灯实时反馈通信状态。此外，RS-485串口支持固件更新和配置管理。

典型应用场景

在工业自动化领域，该模块可集成90-30系列PLC与FIP总线设备，适用于制造流程、机器控制和装配线等场景。对于远程I/O系统，它能连接分布式I/O机架，实现大型工业设施的集中控制。在化工、石油天然气等行业中，该模块还能用于现场控制系统，监控和调节远程工艺过程。
