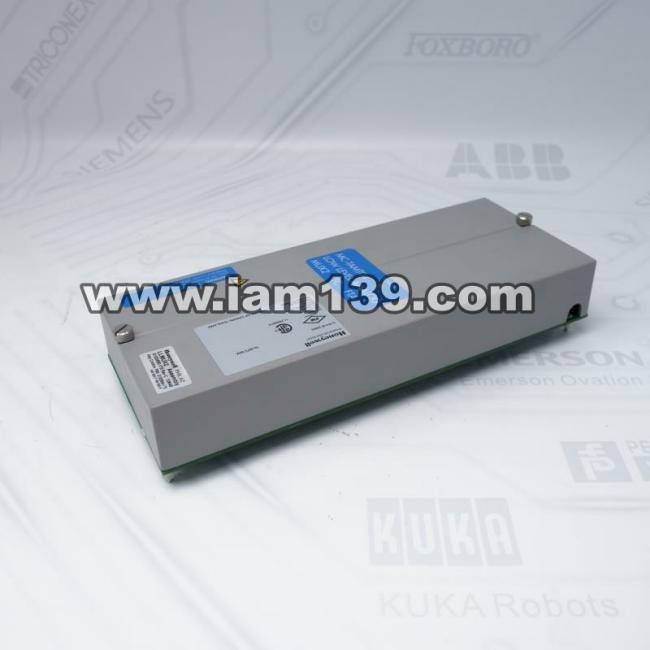

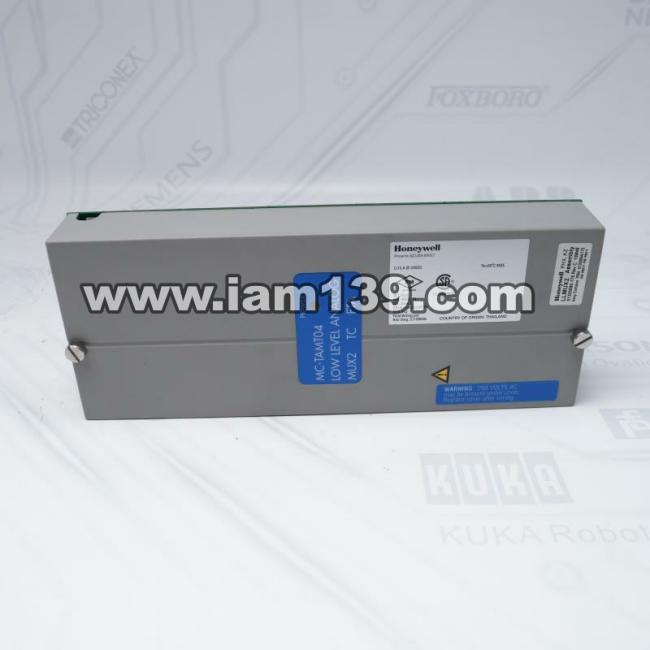

霍尼韦尔低电平模拟多路复用器LLMUX2 51305890-175

Honeywell LLMUX2 51305890-175 低电平模拟多路复用器简介

这款Honeywell LLMUX2 51305890-175低电平模拟多路复用器专为高效处理模拟信号而设计，能够精准处理多通道低电平信号，特别适用于温度或微伏级电压测量等精密应用场景。

核心参数规格

• 输入通道：16个全隔离通道（通道间、通道至公共端、通道至电源均隔离）
• 扫描速率：1秒固定（由IOLP设定）
• 带宽：0至4.7Hz（-3dB截止频率）
• 标称输入范围（仅热电偶）：-20至+100毫伏
• 最大正常模式连续输入电压：热电偶类型为-10至+10伏；RTD类型为-1至+2伏@100毫安
• 增益误差：满量程最大0.050%
• 分辨率：2微伏/比特（热电偶类型）
• 温度稳定性：±20ppm/°C（最大值）
• 长期漂移：500ppm
• 输入阻抗：直流1兆欧（热电偶类型）

典型应用场景

该设备主要用于工业自动化系统中需要多通道精密测量的场合，如处理来自热电偶、RTD或微伏级传感器的信号。其高隔离性能特别适合在强干扰环境下确保测量准确性。

技术优势特点

• 支持多达16个完全隔离的输入通道，可灵活切换不同类型信号
• 兼容广泛传感器类型，包括J/K/E/T/B/S/R型热电偶及铂、镍、铜材质的RTD
• 内置自诊断功能，实时监控设备健康状态并提前预警故障
• 宽共模电压范围（±250Vdc/Vac rms），有效抑制噪声干扰
• 优异的交叉干扰抑制比（80dB@直流-60Hz，120dB@50/60Hz）

兼容性说明

该产品无缝集成于Honeywell Experion®过程知识系统(PKS)和IOLP输入输出链路处理器平台，是Honeywell系列8 I/O家族的专用组件。支持标准现场总线协议及HART通信，便于与各类工业设备对接。

Frequently Asked Questions

问：该设备主要用于什么场景？
答：适用于需要多通道低电平信号处理的场合，如工业自动化中的温度监测、微弱电压测量等。

问：支持多少输入通道？
答：提供16个全隔离输入通道，可同时处理不同类型的传感器信号。

问：支持的传感器类型有哪些？
答：兼容J/K/E/T/B/S/R型热电偶、铂/镍/铜材质的RTD以及-20至+100毫伏范围的微伏级信号。

问：能否同时处理多种信号类型？
答：是的，可在16个通道上同时混合处理热电偶、RTD和微伏级信号。

HONEYWELL LLMUX2 51305890-175 详细技术数据

Dc至60Hz共模电压范围（相对于公共端）：±250Vdc或Vac rms
Dc至60Hz通道间电压承受能力：±250Vdc或Vac rms
CMMR（50/60Hz）：120dB最小值（源阻抗≤1000Ω时）
Crosstalk干扰抑制比：80dB(dc-60Hz)，120dB(50/60Hz)
NMRR@60Hz噪声抑制比：60dB最小值
