M4以太网M4SENET-100光电22接口卡

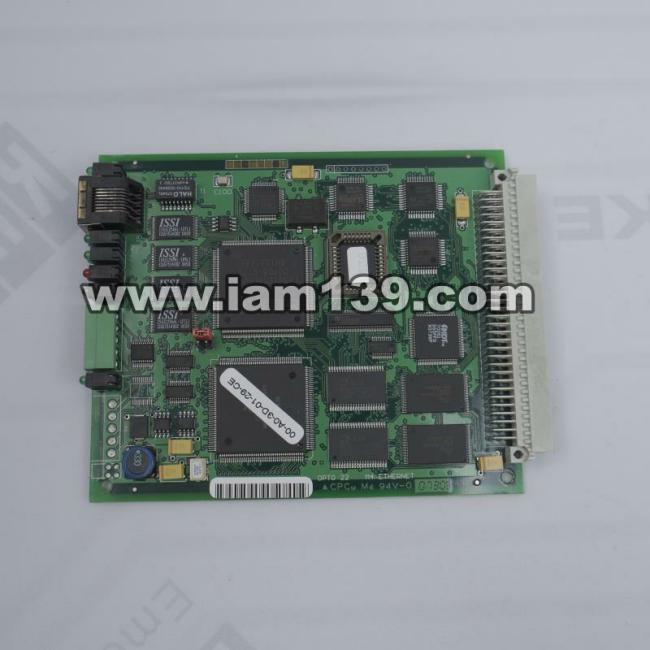

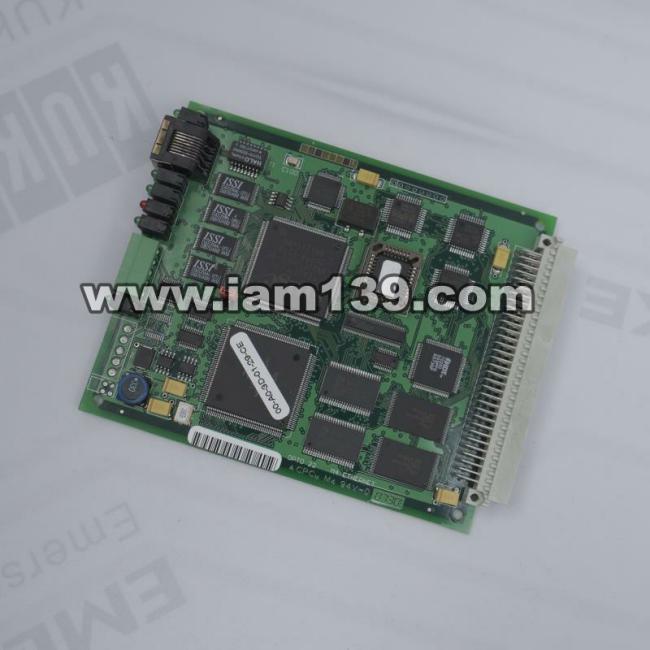

OPTO 22 M4SENET-100网络接口卡概述

OPTO 22 M4SENET-100是一款专为M4系列工业控制器设计的网络接口卡，能够将设备连接至10Base-T或100Base-TX以太网网络。该卡支持I/O接口功能、点对点通信，并可与FactoryFloor软件无缝集成，为自动化系统提供稳定可靠的支持。

产品规格参数

卡片类型：以太网网卡与通信协处理器；最大会话数：总计128个，其中以太网I/O最多128个，主机或点对点通信最多32个；通信方式：以太网支持10Base-T或100Base-TX，辅助端口支持RS-232C（用于维护和固件下载）；数据速率：以太网自动检测10或100 Mbps，串口19.2 Kbps或软件可选（最高115.2 Kbps）；线缆类型：推荐使用非屏蔽双绞线，Cat5用于10 Mbps且100 Mbps必须使用；最大距离：单段从集线器到节点100米；接口：1个RJ-45以太网口和1个5位Phoenix串口；功耗：1.00安培；工作温度范围：0至70摄氏度，存储温度范围：-40至85摄氏度。

软件兼容性

M4SENET-100接口卡需配合FactoryFloor 3.0或更高版本使用。FactoryFloor是Opto 22为Windows系统开发的32位工业自动化软件套件，包含以下组件：OptoControl™（图形化流程图开发环境），适用于机器控制和工艺应用；OptoDisplay™（直观共享数据库HMI与趋势分析工具），支持报警功能。

产品特点与应用场景

M4SENET-100采用标准TCP/IP传输协议，无需额外I/O或控制网络即可直接接入标准以太网。相比旧款M4系列以太网卡，该产品速度提升至100 Mbps（旧款仅10 Mbps），支持Telnet远程诊断与维护，且仅兼容TCP/IP协议。主要应用场景包括与SNAP以太网I/O单元的I/O接口连接、FactoryFloor软件的主机接口以及控制器间的点对点通信。

常见问题解答

Q: M4SENET-100是什么类型的卡？A: 它是一款专为Opto 22 M4系列控制器设计的以太网网络接口卡，支持10/100 Mbps连接。
Q: 主要用途有哪些？A: 可用于SNAP以太网I/O单元的I/O接口、FactoryFloor软件的主机通信以及控制器间点对点数据交换。
Q: 如何处理网络速度？A: 自动检测网络速率并支持半双工/全双工模式优化性能。
Q: 是否兼容现有网络？A: 是的，通过TCP/IP协议可在交换、路由、桥接或广域网络上运行，无需特殊设备。
