NI ISA控制器卡，兼容IEEE-488.2标准。

高性能IEEE-488.2 ISA控制卡介绍

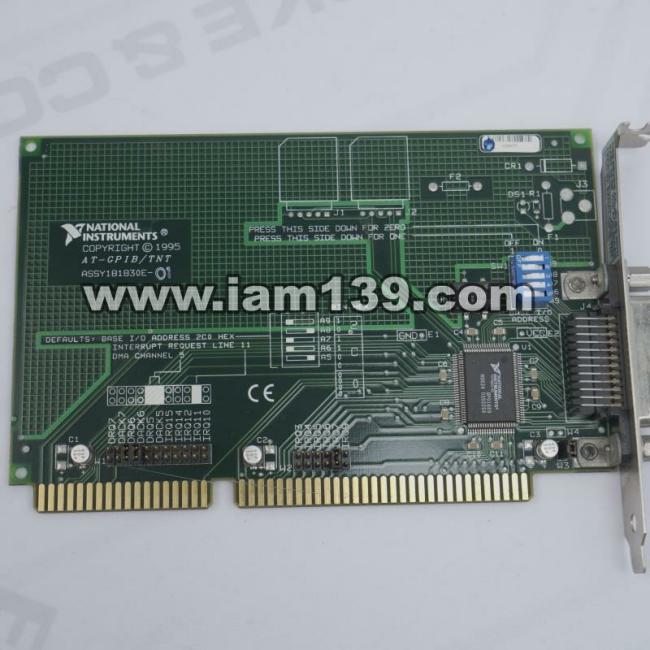

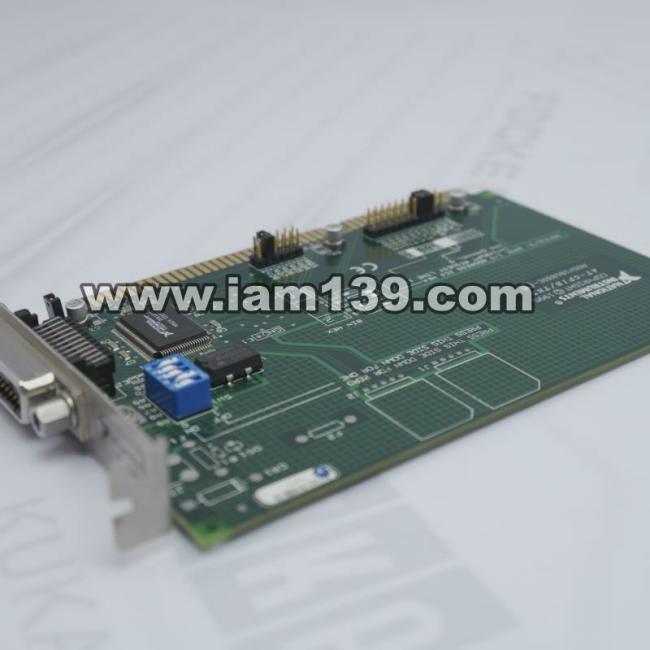

AT-GPIB/TNT是一款由National Instruments打造的高性能IEEE-488.2 ISA控制卡，它搭载了NI TNT专用芯片，能够实现GPIB接口的高速数据传输。这款控制卡在测试测量应用中表现卓越，支持Talker、Listener和Controller三种功能，确保设备间通信流畅无阻。

产品规格详解

制造商：National Instruments
产品类型：ISA控制卡
型号编号：AT-GPIB-TNT
兼容标准：IEEE 488.1和IEEE 488.2
数据传输速率：采用IEEE 488.1三线握手协议时可达1.5 MB/s，支持HS488高速协议最高1.6 MB/s
采样率：20 MHz
时间戳分辨率：50 ns
功耗：
- AT-GPIB/TNT（即插即用版）：典型值120 mA，最大240 mA
- AT-GPIB/TNT（传统版）：典型值50 mA，最大100 mA
- AT-GPIB/TNT+：典型值445 mA，最大845 mA
符合标准：符合Mil 883C Section 3015C和1500 V安全规范
尺寸：10.7厘米×16.5厘米（4.2英寸×6.5英寸）

产品功能亮点

即插即用版本
AT-GPIB/TNT的即插即用版本无需跳线设置，所有硬件资源（I/O地址、DMA通道和中断级别）均由系统自动分配。对于运行DOS或Windows的非即插即用系统，可通过NI提供的NI-PNP工具进行硬件配置。

GPIB分析仪扩展功能
AT-GPIB/TNT+版本集成了低成本的高性能GPIB分析仪功能，能够以最高1.6 MB/s的速率捕获和分析GPIB通信活动。这一特性特别适合调试工作，可帮助用户快速定位诸如地址冲突、协议违规或总线超时等问题。

常见问题解答

AT-GPIB/TNT的主要用途是什么？
该控制卡作为IEEE-488接口设备，用于连接PC与兼容GPIB的仪器设备，实现自动化测试系统中的通信与控制功能。

支持的总线架构类型？
采用ISA（工业标准架构）总线设计，适用于配备ISA插槽的老式PC系统。

最大数据传输速率？
通过IEEE 488.1三线握手协议可实现超过1.5 MB/s的数据传输速率。

如何进行配置？
该产品提供三种版本：
- 即插即用版本：无需跳线设置；
- 传统版本：通过DIP开关和跳线配置；
- AT-GPIB/TNT+版本：结合了即插即用功能和GPIB分析特性。

A-B及ABB相关模块参考

A-B模块：
- ABB3BHE014967R0001 UNS2880B-P
- ABBHIEE305106R0001 UNS0017A-P
- ABBHIEE405246R0002 UNS0867A-P
- ABBHIEE400961R0001 UFB009AE01
- ABB3BHE022293R0101 PCD232 A101
- ABBSPICT13AS+ Infi-net计算机接口模块
- ABB3BHE013940R0002 UNS0868B-P,V2电源模块
- ABB086384-003控制板
- ABB086387-001END COLUMN COLOR板卡

A-B控制器：
- ABBSDCS-REB-1C接口板卡（NI ISA控制器卡）
- NI AT-GPIB-TNT系列控制器卡（多个型号）
- NI IEEE-488.2兼容产品系列（多个型号）
