研华PCI-1715U通信卡

安捷伦PCI-1715U模拟输入卡参数详解

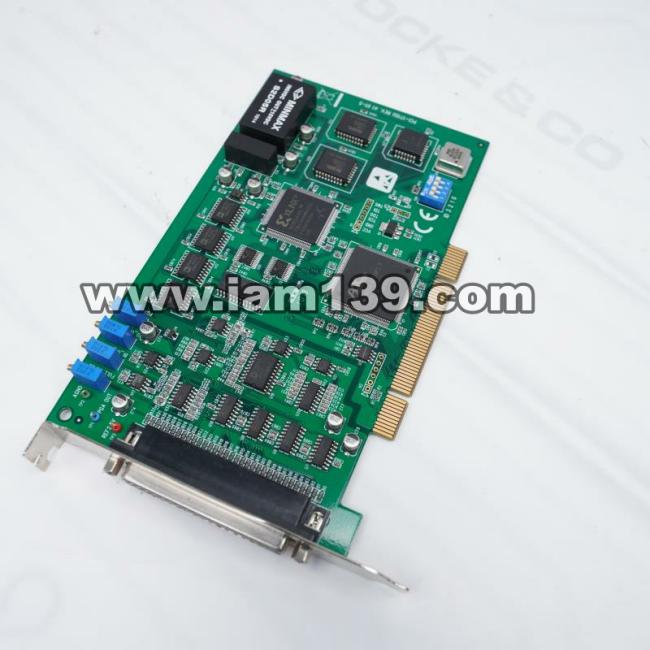

这款PCI-1715U是一款专为工业应用设计的32通道模拟输入卡，采用PCI总线接口。它具备12位分辨率和高达500k采样率，非常适合需要高速、高精度数据采集的场景。该卡支持32路单端或16路差分输入，并提供了多种增益选项（0.5倍至8倍），可适配单极性和双极性信号范围。内置1K FIFO缓冲区和可编程时钟发生器，支持软件或外部触发模式，为数据采集提供了极大的灵活性。

核心性能与防护特性

PCI-1715U的亮点在于其卓越的防护能力，配备2500V直流隔离保护，能有效抵御工业环境中的电气干扰。输入端口可承受30Vp-p的电压冲击，确保在严苛条件下依然稳定运行。工作温度范围覆盖0至+60摄氏度，并通过CE认证，符合安全与合规标准。这些特性使其成为自动化、测试测量等领域的理想选择。

技术规格一览

• 通道配置：32单端/16差分输入，支持混合连接方式
• 分辨率：12位，提供精准的数据采集能力
• 采样速率：最高500k采样/秒
• 输入范围：兼容单极性与双极性信号
• 增益选项：0.5、1、2、4、8倍可调
• 缓冲设计：1K FIFO存储器提升数据处理效率
• 触发模式：软件或外部触发可选

典型应用场景

在工业自动化中，该卡可用于实时监控设备运行参数如温度、压力等；测试测量领域适合研发实验室的高精度数据采集；过程控制方面能够帮助化工、石油等行业精确调节生产流程；此外在楼宇自控系统里，它还能收集温湿度传感器数据以优化HVAC运行效率。

常见问题解答

问：是否支持混合输入模式？答：是的，可灵活配置单端和差分通道组合。
问：功耗表现如何？答：典型工作电流为500mA（+5V），峰值不超过700mA。
问：接口类型是什么？答：采用37针DSub母头连接器。

兼容模块参考

为方便系统集成，以下模块可与PCI-1715U协同工作：
DSTA N041, 3BSE018437R1, BCU-22, DIS880等（具体型号请根据实际需求匹配）。
