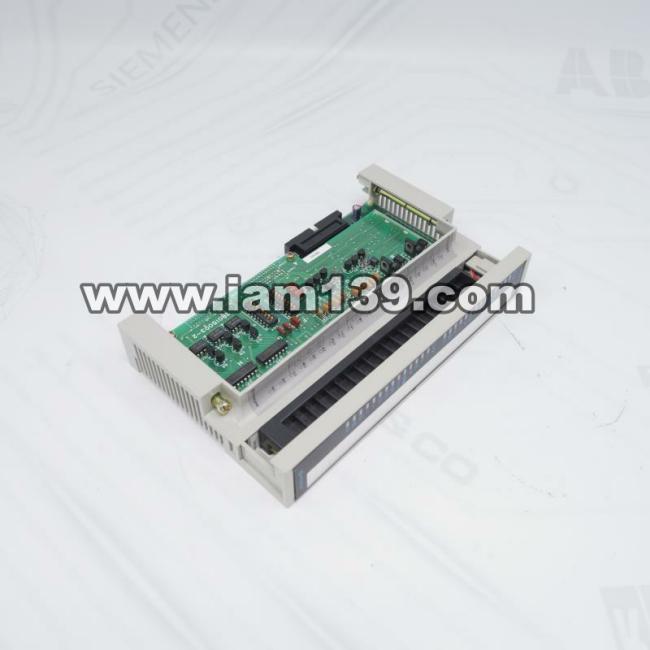

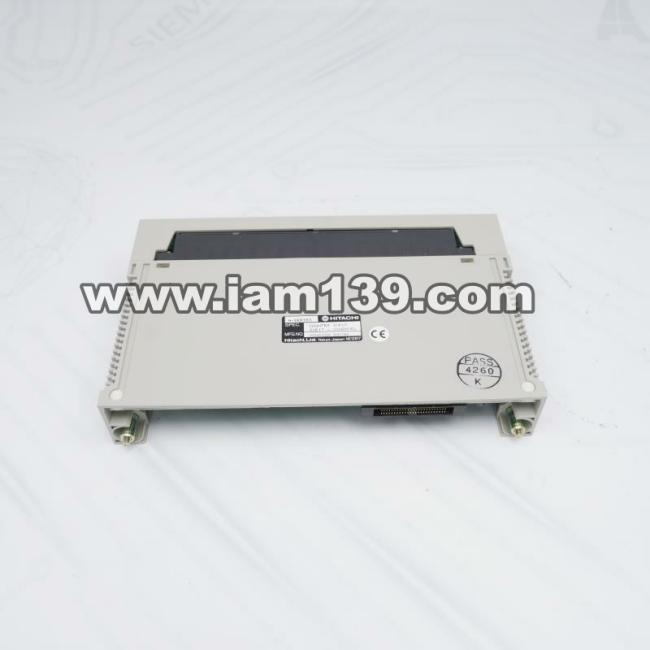

日立高速计数器输入模块 XCU232H

日立高速计数输入模块XCU232H 04CAA概述

日立XCU232H 04CAA是一款专为工业自动化系统设计的高速计数输入模块，能够实现快速信号处理与精准数据采集。该模块在自动化控制领域表现卓越，特别适用于需要高精度计数的复杂工况环境。

核心参数一览

• 品牌型号：日立XCU232H 04CAA
• 工作温度范围：0℃至55℃
• 存储温度范围：-10℃至75℃
• 运行湿度要求：20%至90%RH（无冷凝）
• 存储湿度要求：10%至90%RH（无冷凝）
• 电流消耗：5V DC时0.16A
• 外形尺寸：宽35mm×高210mm×深130mm

技术特性详解

该模块采用先进的高速计数技术，脉冲频率最高可达100kHz/5kHz（双通道可切换），支持A相、B相及标记信号输入，相位差精度控制在±45°范围内。其光电耦合绝缘设计确保信号传输稳定，输入阻抗约20kΩ，并配备外部接线可选的上拉电阻功能。

应用场景与优势

无论是运动控制、位置反馈还是事件计数，XCU232H 04CAA都能以毫秒级响应速度满足严苛需求。其紧凑的工业级设计兼具耐用性与灵活性，轻松集成于控制柜或分布式系统中。值得一提的是，宽电压输入范围（10-26V）和极短的脉冲宽度响应（最小4μs）使其成为精密自动化任务的不二之选。

性能亮点总结

• 实时高速计数能力，峰值处理达100kHz
• 精确的相位差识别与标记脉冲处理
• 耐用的工业防护设计，适应严苛环境
• 即插即用的快速部署方案
• 多通道灵活配置，支持不同信号类型

安装注意事项

建议使用屏蔽双绞线进行外部接线，标记脉冲宽度不低于10μs以确保逻辑翻转功能正常。负极性公共端设计需注意电源极性匹配，实际应用中可通过外部接线调整阈值电压为电源电压的1/2或1/4。
