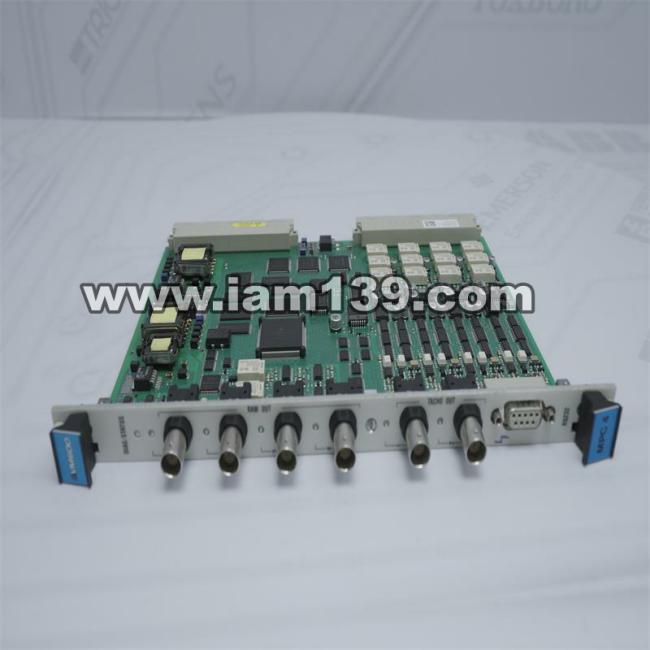

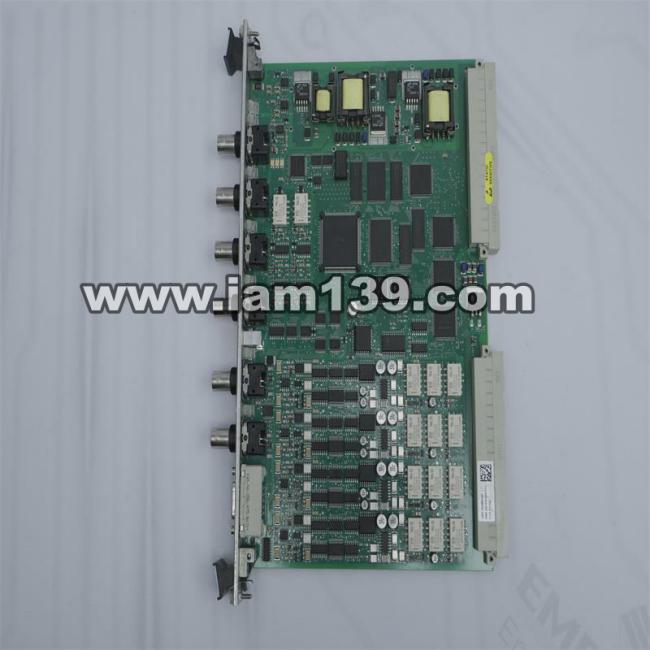

Vibro-Meter VM600 MPC4 200-510-070-113机械保护卡

振动监测模块VM600 MPC4技术规格

VM600 MPC4 200-510-070-113是一款专为工业设备保护设计的振动监测卡，广泛应用于关键设备的实时状态监测系统中。该模块采用先进的数字信号处理技术，能够为工业机械提供持续在线的实时保护。

动态信号输入参数

• 输入通道数量：每张MPC4卡支持4个动态信号输入通道
• 直流电压范围：0至+20V或0至-20V
• 交流电压范围：最大±10V
• 共模电压范围：-50V至+50V
• 共模抑制比(CMRR)：在50Hz时达到60dB
• 串扰抑制：-72dB
• 输入阻抗：200kΩ
• 电流输入范围：
- 直流信号：0至25mA
- 交流信号：最大±8mA
• 模拟频率范围：直流至60kHz（-3dB），适用于通过Raw总线共享动态信号输出的情况。
注：动态信号输出可与XMx16/XIO16T卡对共享，但不能与其他MPC4/IOC4T卡对共享。

动态信号输出特性

• 缓冲动态信号输出端口：
- 前面板BNC接口（MPC4卡）
- 螺丝端子接口（IOC4T卡）
• 输出阻抗：50Ω
• 模拟频率范围：
- 直流至10kHz（负载1MΩ时衰减≤0.1dB）
- 直流至10kHz（负载200kΩ时衰减≤0.2dB）
- 直流至40kHz（-3dB），适用于通过前面板BNC接口和螺丝端子接口共享的情况。
注：相位误差在直流至1kHz范围内为5°，在直流至10kHz范围内为30°。
• 转换比率：
- 电压输入：1V/V
- 电流输入：0.3245V/mA

MPC4模块核心功能与优势

MPC4模块作为Vibro-Meter®产品线的重要组成部分，具备以下卓越特性：

- 持续在线的设备保护功能，确保工业设备稳定运行
- 采用先进DSP技术实现实时测量与监测
- 提供4个可独立编程的动态信号通道和2个转速通道
- 支持可编程宽带及窄带滤波器设置
- 在阶次跟踪模式下可同时监测幅值与相位变化
- 可编程的警报、危险和正常状态阈值设定点
- 自适应警报和危险级别调整功能
- 前面板BNC接口便于分析缓冲后的原始传感器信号
- 状态指示灯和报警提示灯直观显示设备运行状态
- 集成电源供应系统，兼容IEPE加速度计和接近测量系统等传感器

MPC4与其他模块的兼容性

MPC4模块可与多种工业控制设备协同工作，包括ABB公司生产的以下型号：

- UNS2880B-PMPC4系列扩展卡I/O模块
- UNS0017A-PUNITROL5000点火单元控制板
- UFB009AE01精密调节器
- 模拟量输出模块及控制板系列

Vibro-Meter监测系统的应用价值

Vibro-Meter VM600系列监测系统凭借其高精度、高可靠性的特点，已成为众多工业领域设备状态监测的首选方案。其独特的振动分析技术和智能报警机制，能够帮助用户及时发现潜在故障隐患，避免非计划停机带来的经济损失。在实际应用中，该系统展现出卓越的环境适应能力和长期稳定性，是保障工业生产连续性的理想选择。

MPC4模块的技术特点总结

MPC4振动监测卡集成了多项创新技术优势：

- 全数字化处理架构确保测量精度与抗干扰能力
- 多通道同步采集技术实现全面的状态数据采集
- 智能化报警逻辑可根据设备实际工况自动调整阈值参数
- 开放式接口设计便于系统集成与扩展应用场景

Vibro-Meter系统的行业认可度

Vibro-Meter系列产品凭借卓越性能赢得了广泛市场认可。许多行业用户反馈称该系统能够显著提升设备管理效率，降低维护成本。特别是在大型旋转机械的状态监测领域，其准确性和可靠性得到了充分验证。作为工业设备保护的利器，VM600系列已成为众多知名企业信赖的选择。

MPC4模块的应用场景拓展

MPC4模块不仅适用于传统的旋转机械振动监测，还可广泛应用于以下领域：

- 发电设备的轴系状态监控与故障诊断
- 石油化工行业的离心泵、压缩机组运行监控
- 制造业中的风机、电机等动力设备的健康评估

Vibro-Meter系统的维护建议

To ensure optimal performance of the VM600 MPC4 system, regular maintenance should include:

p-Regular calibration of sensor inputs to maintain measurement accuracy

Cleaning of front-panel connectors to prevent signal degradation

Audit of programmable filter settings to match current operational parameters

The robust design of the MPC4 module allows for extended service life with minimal maintenance requirements, making it a cost-effective solution for long-term machinery protection needs.
