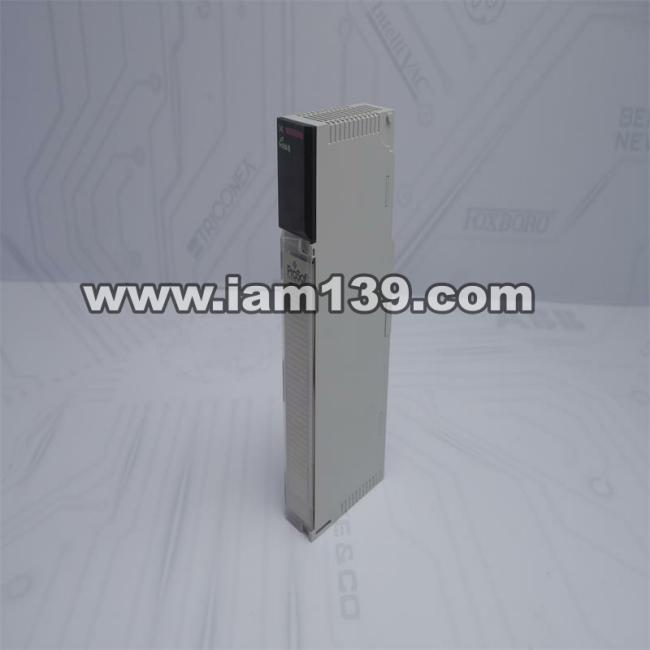

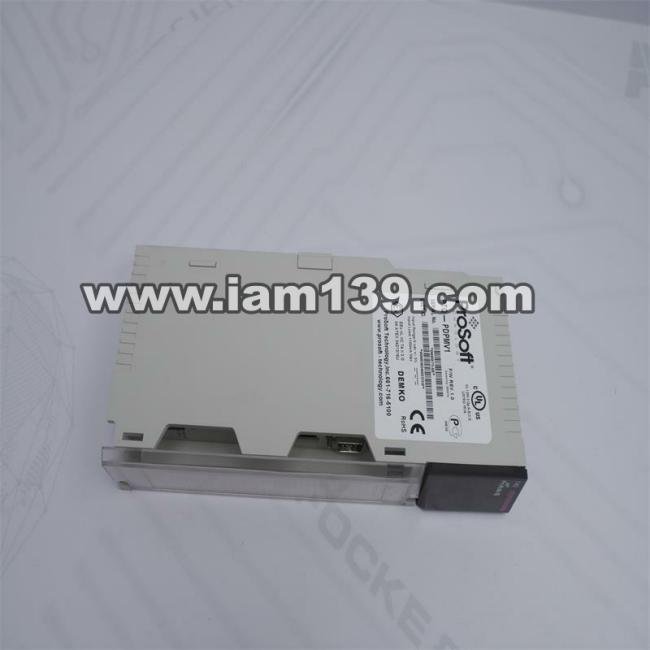

PTQ-PDPMV1 PROSOFT通信模块

PTQ-PDPMV1通信模块概述

PTQ-PDPMV1是一款ProSoft通信模块，可作为PROFIBUS DPV1主站使用，它能够实现PROFIBUS网络与控制系统之间的无缝连接，在自动化环境中高效完成数据交换任务。这款模块专为工业控制场景设计，能够显著提升设备间的通信效率。

技术参数详解

基本参数：
- 背板电流负载：最大1100 mA（5 Vdc ± 5%）
- 工作温度范围：0°C至60°C（32°F至140°F）
- 存储温度范围：-40°C至85°C（-40°F至185°F）
- 相对湿度：5%至95%（无冷凝现象）
- 振动测试：正弦振动4-100 Hz（三个正交轴均适用）
- 冲击测试：30 g，11毫秒（三个正交轴均适用）
- 外形尺寸：约250 x 103.85 x 40.34毫米（9.84 x 4.09 x 1.59英寸）

指示灯与接口配置

LED指示灯功能：
- 模块状态灯
- 背板传输状态灯
- 串口活动指示灯
- 主站操作状态灯
- 网络节点通信灯
- 主站令牌保持灯
- 主站数据库配置状态灯
调试与配置端口：
- 配置串口（PRT1）：DB-9M PC兼容接口，仅支持RS-232，无硬件握手功能
- 配置以太网口：RJ45接口，带链路和活动指示灯
应用端口：
- PROFIBUS主站端口：DB-9F光纤隔离RS-485接口，配备就绪、运行、错误和令牌指示灯

核心功能与优势分析

这款模块的突出特点在于其便捷的配置管理能力。通过ProSoft Configuration Builder软件，用户可以轻松设计、配置和监控PROFIBUS网络。同时配套的PROFIBUS DPV1 Master FDT软件能够实现与各类合规FDT软件容器的无缝对接。更值得一提的是，用户还可以通过以太网完成模块及网络的远程配置操作。 在工业认证方面，该产品获得了施耐德电气CAPP认证和PROFIBUS贸易组织PTO的官方认可，品质值得信赖。从技术架构看，它采用西门子ASPC2 Step E ASIC芯片和英飞凌C165微处理器构建，固件支持闪存升级。特别值得一提的是，它符合Unity HEC热备功能规范，单机架最多可支持6个模块（热备方案下最多4个），并具备扩展诊断数据、报警提示等功能。 对于需要高可靠性的应用场景，其热备功能可配合SE 140 671 CPU使用。系统会提供主从站健康状态监测字，PROFIBUS切换时间控制在100毫秒左右（最长不超过300毫秒），同时支持电缆断裂检测及网络分段信息统计。

通用规格与功能说明

通用规格：
- 安装方式：单插槽设计，兼容Quantum背板
- 内存访问：作为选项模块可访问PLC内存进行数据传输
- 存储方式：配置数据保存在ProTalk®模块的非易失性存储器中
功能规格：
采用直观的拖放式总线视图配置界面（通过ProSoft Configuration Builder软件实现），支持过程数据和DPV1非周期数据的在线监测与修改。通过DP/PA耦合器或链路设备可接入PROFIBUS PA从站。在添加中继器的情况下最多可支持125个从站设备。 对于需要高可用性的系统设计者而言，这款模块的热备特性提供了强大支持。每个机架最多可部署6个热备模块，系统会实时反馈主从站的健康状态信息。在实际应用中观察到的PROFIBUS切换时间约为100毫秒左右。
